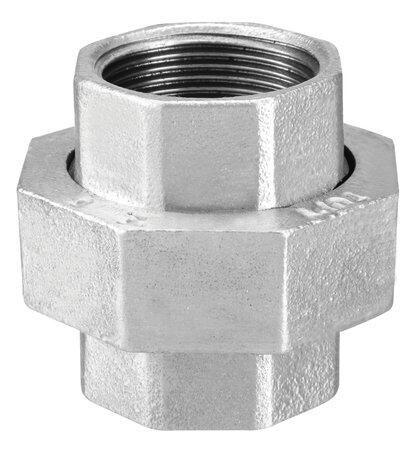

União assento bronze 6 bsp tupy 1261016

Aplicações

As conexões TUPY BSP são aplicadas para a condução de água, gás, vapor, óleo e outras aplicações hidráulicas em geral.

Inspeção

As conexões TUPY BSP são inspecionadas de modo a garantir as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242.

Marcas

As conexões TUPY BSP, quando as dimensões permitem, são gravadas com a marca TUPY® ou ® e/ou com a identificação do diâmetro nominal. Possuem também a marca do Inmetro

Material

As conexões TUPY BSP são produzidas em ferro maleável preto, em conformidade com as normas ABNT NBR 6590, ISO 5922 e EN 1542.

Normas de fabricação

As conexões TUPY BSP são produzidas em conformidade com as especificações das normas ABNT NBR 6943, ISO 49 e EN 10242 e especificações TUPY. Lembramos que, dependendo da figura, alguns diâmetros podem constar de uma norma e não de outra.

Notas

A Tupy S.A. reserva-se ao direito de introduzir nas suas linhas de produtos as alterações que julgar adequadas. Os pesos (kg) constantes nesta lista de preços estão sujeitos a alterações sem prévio aviso. Para sua segurança, exija que as conexões adquiridas estejam em conformidade com as normas citadas e que sejam realizados testes de estanqueidade antes da utilização definitiva das redes instaladas

Proteção superficial

As conexões TUPY BSP são produzidas com acabamento preto (óleo não tóxico) ou galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323, ISO 49 e EN 10242. Outros revestimentos especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.) podem ser fornecidos sob consulta.

Rosca

As roscas de vedação das conexões TUPY BSP são produzidas em conformidade com as especificações das normas NBR NM ISO 7-1 e as roscas de acoplamento, conforme ABNT NBR 8133 e ISO 228. Outros tipos de roscas podem ser produzidas sob encomenda.

Tabela de pressão

Pressão de Serviço na Condução de Fluídos*

Pressão

de teste

Temperatura

Até 120°C

Até 300°C

Ambiente

lbf/pol2

360

290

1500

kgf/cm2(bar)

25

20

100

Conversão de unidades

1 bar

14,5 psi

1 bar

1 kgf/cm2

1 bar

0,1 MPa

1 psi

1 lbf/pol2

Conforme ABNT NBR 6943, ISO 49 e EN 10242

Acabamento

Galvanizado

Classe de pressão

150 LB BSP

Diâmetro nominal

6"

Peso (kg)

9.794

Arquivo AutoCAD (.dxf)

UNIÃO ASSENTO BRONZE 6 (Visão Frontal) - 1261016 ( 0,07 MB )

UNIÃO ASSENTO BRONZE 6 (Visão Lateral) - 1261016 ( 0,06 MB )

UNIÃO ASSENTO BRONZE 6 (Visão Superior) - 1261016 ( 0,06 MB )

Arquivo IGS (.igs)

UNIÃO ASSENTO BRONZE 6 - 1261016 ( 5,62 MB )
