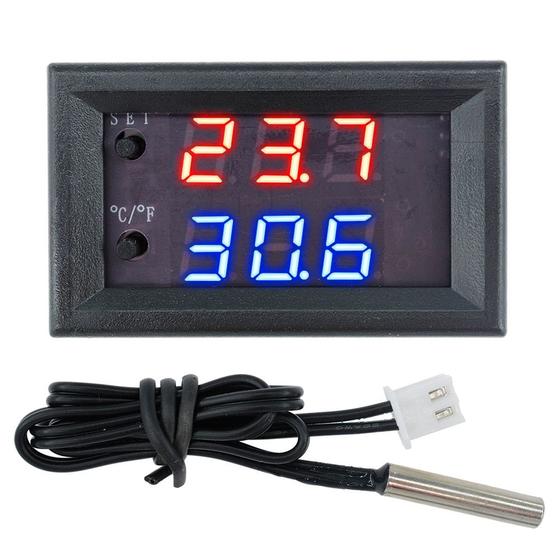

Termostato Digital W1209-WK DC 12V

Especificações técnicas:

Faixa de medição: -50 °C ~ 110 °C

Precisão: 0.1 °C

Taxa de atualização: 0.5 seg

Proteção de alta temperatura: 0 ~ 110 °C

Tensão de entrada: DC12V

Entrada de medição: ntc (10 k 0.5%) sensor do tipo à prova d' água

Saída: contato NA 10A

Requisitos ambientais: -10 °C ~ 60 °C

Umidade: 20% ~ 85%

Tamanho: 48mm (comprimento) x 29mm (largura) x 32mm

Tamanho do furo: 46x26.5mm

***

OBS.:

SÓ COMPRE SE TIVER NOÇÔES DE ELETRÔNICA BÁSICA OU SE FOR CONTRATAR UM TÉCNICO.

INSTALADORES LEIGOS QUE NÃO OBSERVAREM ESTES CRITÉRIOS, PODERÃO CAUSAR DANOS IRREVERSÍVEIS AO PRODUTO .

***

P0: C - H ...Resfria / Aquece ........... (C)

P1: 0.1 ~ 30 °C ... Histerese .............. (2.0)

P2: -45 ~ 110 °C .... Lim. Superior.... (110)

P3: -50 ~ 105 °C ... Lim. Inferior ...... (-50)

P4: -10 ~ 10 °C .... Calibração ........... (0.0)

P5: 0 ~ 10 min. ..... Delay .................. (00)

P6: OFF/ON: -50~110°C. ..Alarme ...(OFF)

P7: CS / FH .. Celsius/Fahrenheit .. (CS)

P8: ON / OFF ......Reset ......................(OFF)

.

SETpoint (para aquecimento): O relé é aberto quando a temperatura atinge o valor programado no SETpoint. E fecha em: "SETpoint - P1" (diferença entre o SETpoint e a Histerese configurada em P1).

.

P6: O valor permitido em P6 está condicionado ao SETpoint. Ex.: se num aquecimento deseja-se configurar um alarme em 40°C, o SETpoint deverá ser obviamente < 40°C.

.

RESET: Ative o parâmetro P8 para restaurar aos valores de fábrica.

.

MODO DE CONFIGURAÇÃO

.

1 - SETpoint

.

1.1 - Pressione o botão SET uma única vez (o display azul começa a piscar);

1.2 - Pressione o botão °C/°F ou SET para definir o valor desejado. Cada toque incrementa/decrementa 0.1 ( 1 décimo ). Manter pressionado incrementa/decrementa aceleradamente;

1.3 - Aguarde um instante até que seja confirmada a configuração (o display pára de piscar em ~4 seg.).

.

OBS: O SETpoint fica condicionado aos limites de P2 e P3. Portanto, configure esses parâmetros de acordo com seu projeto por questões de segurança durante a operação, bem como o parâmetro P6 conforme a demanda do projeto.

.

2 - MENU ( P0 ... P8 )

.

2.1 - Pressione SET por 3 seg.;

2.2 - Pressione SET ou °C/°F para percorrer entre os parâmetros ( P0 .... P8 );

2.3 - Após ter escolhido o parâmetro a ser configurado, pressione SET e °C/°F simultaneamente (o display azul começa a piscar );

2.4 - Repita os passos 1.2 e 1.3 do item "SETpoint".

-------------------------------------------------------------

OBS: NÃO INCLUI A FONTE DE ALIMENTAÇÃO

.

Itens inclusos:

1 temostato digital W1209WK com buzzer integrado;

1 sensor NTC (10K 1%) 30 cm
