String Box Solar 2E/2S 1040V 32A - 2 Chaves - Clamper

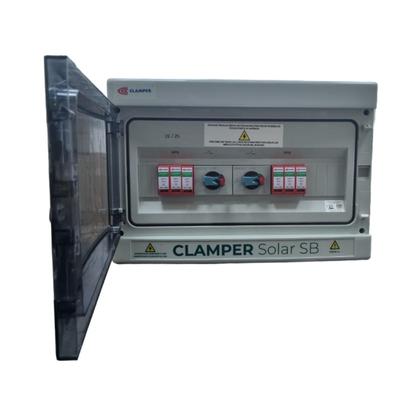

String Box CLAMPER Solar SB 1040V 32A 2E/2S P18 026880 Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos
(DPS) CLAMPER Solar, dispositivos de interrupção e seccionamento do circuito entre o
módulo fotovoltaico e o inversor.

Especificações Técnicas:


CLAMPER Solar SB 1040V - Especificações Técnicas


CLAMPER Solar SB 1040V 32A 2E/2S P18 – Características Técnicas




Item
Especificação



Número de entradas CC2
Número de saídas CC2
Tensão máxima de operação (VCC)1040
Corrente máxima por entrada (A)32

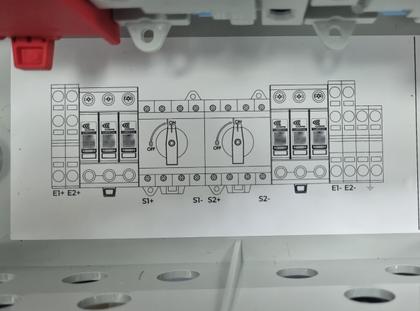

Conexão dos cabos de entradaDiretamente nos bornes
Seção dos cabos de entrada (mm2)4 ~ 6
Conexão dos cabos de saídaDiretamente no interruptor-seccionador
Seção dos cabos de saída (mm2)4 ~ 6
Conexão do cabo de aterramentoDiretamente no borne
Seção do cabo de aterramento (mm2)6 ~ 10
Peso aproximado (kg)3,22

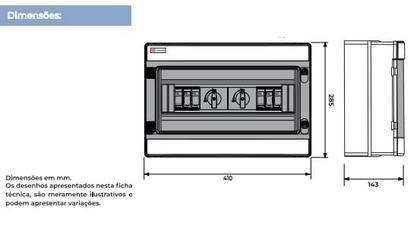

Dimensões (mm)410 x 285 x 143 (L x A x P)
Grau de proteção (invólucro)IP65

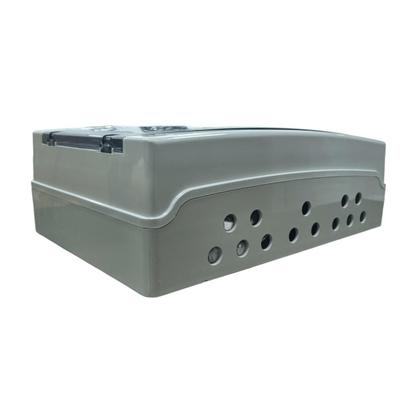

Material do invólucroCom características de não propagação e autoextinção do fogo



DPS CLAMPER Solar 1040V 40kA – Características Técnicas




Item
Especificação



Norma aplicávelEN 50539-11 (Certificado UL-BR 19.1204)
Classe de proteçãoII
Tecnologia de proteçãoVaristor de Óxido Metálico (MOV)

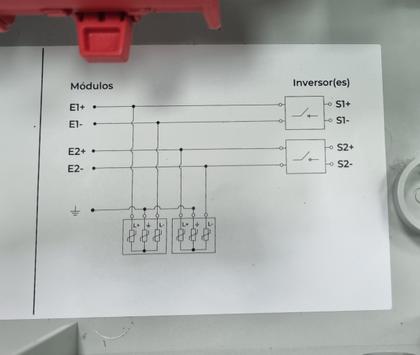

Modos de proteçãoL+ / PE, L- / PE (modo comum), L+ / L- (modo diferencial)
Nível de tensão de proteção (Up)3,5 kV
Tempo de resposta típico< 25 ns
Tensão máxima de operação contínua (UCPV)1040 VCC
Corrente nominal de descarga (In @ 8/20 μs)18 kA
Corrente máxima de descarga (Imax @ 8/20 μs)40 kA
Corrente total de descarga (Itotal @ 8/20 μs)40 kA
Sinalização do status de operaçãoLocal (Verde - SERVIÇO; Vermelho - FIM DA VIDA ÚTIL)
Seção dos condutores de conexão elétrica4 ~ 25 mm2
Torque dos parafusos de conexão elétrica3,0 N.m
Grau de proteção do DPSIP20



Observações:


* Corrente máxima suportada pelo circuito Entrada/Saída (Bornes, condutores e interruptor-seccionador).
** Para garantir a vedação IP dos prensa-cabos, o diâmetro externo dos cabos deve estar entre 4 mm e 8 mm. Local de instalação: Quadro primário Sobre a Clamper: Empresa mineira que se tornou líder no Brasil trabalhando com ousadia, inovação e produtos de alta qualidade. Sediada em Lagoa Santa – MG, a CLAMPER é referência no segmento de proteção contra raios e surtos elétricos. São mais de 27 anos dedicados exclusivamente à pesquisa, desenvolvimento e fabricação de DPS. Os produtos CLAMPER são rigorosamente testados em laboratório próprio – capaz de simular os efeitos dos raios em aparelhos eletroeletrônicos – e possuem certificações dos mais conceituados órgãos do mundo.
