STRING BOX CORE 6E/6S 3 CHAVES 3 MPPT 1040V 16A - PROAUTO

3 MPPT: 2 Entradas MPPT1; 2 Entradas MPPT2; 2 Entradas MPPT3;
Todos os componentes possuem certificados;

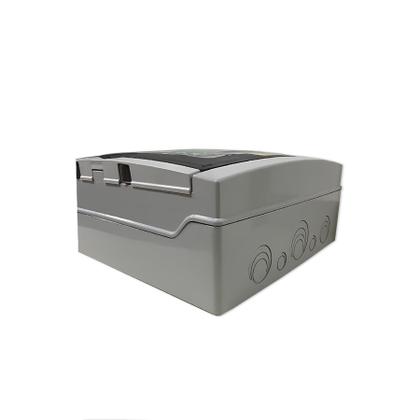

Proteção das caixas: UV (conforme norma IEC 60529); IP65;
DIMENSÕES (AxLxP) 41cm x 31cm x 15cm

DESCRIÇÃO TÉCNICA
QUANTIDADE DE ENTRADAS: 6
QUANTIDADE DE SAÍDAS: 6
QUANTIDADE DE MPPT: 3
TENSÃO NOMINAL MÁXIMA: 1040VDC
CORRENTE NOMINAL MÁXIMA: 6x16A
QUANTIDADE DE SECCIONADORA: 3(dupla)
TIPO DE CONEXÃO DE ENTRADA: Borne
TIPO DE CONEXÃO DE SAÍDA: Borne
BITOLA MÁXIMA DO CABO DA ENTRADA: 6 mm2
BITOLA MÁXIMA DO CABO DE SAÍDA: 6 mm2

DPS
TENSÃO NOMINAL REDE: 1040VDC
TENSÃO MÁXIMA DE FUNCIONAMENTO: 1040VDC
TIPO DE PROTEÇÃO: Classe 2
QUANTIDADE DE DPS: 3
CORRENTE DE DESCARGA NOMINAL(In): 20kA
CORRENTE DE DESCARGA MÁXIMA(Itotal): 45kA
NÍVEL DE PROTEÇÃO(Up): 3,5Kv

RECOMENDAÇÕES

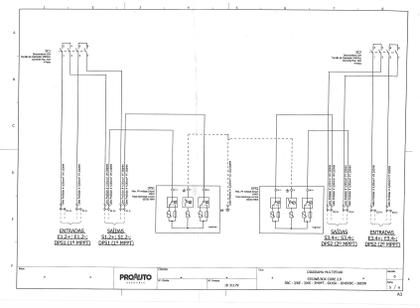

A cada 2 entradas, a String Box Core 6E/6S 3 Chaves 3 MPPT, forma um paralelismo na entrada e derivação na saída, ou seja, as entradas 1 e 2 estão ligadas em paralelo, assim como as entradas 3 e 4 e também as entradas 5 e 6. Portanto, para a utilização deste equipamento, favor considerar os seguintes cuidados:

Caso sejam utilizadas as entradas que formam o paralelismo (1 e 2 OU 3 e 4 OU 5 e 6), as suas saídas respectivas devem ser ligadas nas mesmas MPPTs do inversor.

Caso sejam utilizadas apenas as entradas que não formarem o paralelismo, as saídas respectivas podem ser ligadas tanto na mesma MPPT quanto em MPPTs diferentes.

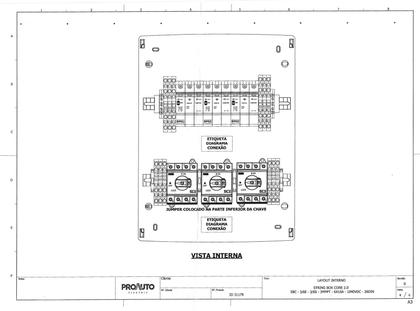

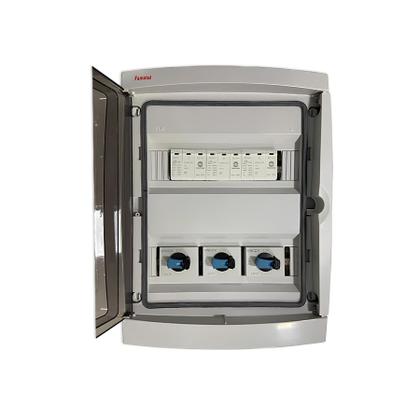

Conforme representação ilustrada contida nas fotos do anúncio.
