STRING BOX CORE 4E/4S 1 CHAVE 2 MPPT 1040V 20A - PROAUTO

2 MPPT: 2 Entradas MPPT1; 2 Entradas MPPT2;
Todos os componentes possuem certificados;

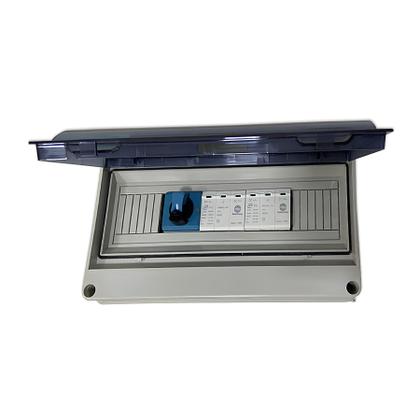

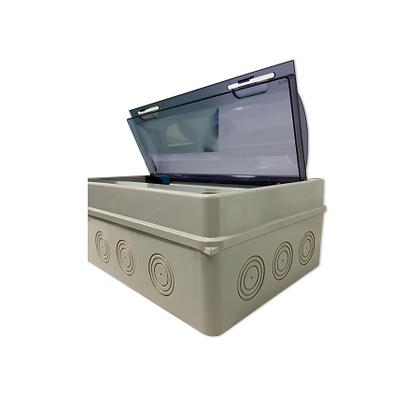

Proteção das caixas: UV (conforme norma IEC 60529); IP65;
DIMENSÕES (AxLxP) 20cm x 31cm x 11cm

DESCRIÇÃO TÉCNICA
QUANTIDADE DE ENTRADAS: 4
QUANTIDADE DE SAÍDAS: 4
QUANTIDADE DE MPPT: 2
TENSÃO NOMINAL MÁXIMA: 1040VDC
CORRENTE NOMINAL MÁXIMA: 4x20A
QUANTIDADE DE SECCIONADORA: 1(dupla)
TIPO DE CONEXÃO DE ENTRADA: Borne
TIPO DE CONEXÃO DE SAÍDA: Borne
BITOLA MÁXIMA DO CABO DA ENTRADA: 6 mm2
BITOLA MÁXIMA DO CABO DE SAÍDA: 6 mm2

DPS
TENSÃO NOMINAL REDE: 1040VDC
TENSÃO MÁXIMA DE FUNCIONAMENTO: 1040VDC
TIPO DE PROTEÇÃO: Classe 2
QUANTIDADE DE DPS: 2
CORRENTE DE DESCARGA NOMINAL(In): 20Ka
CORRENTE DE DESCARGA MÁXIMA(Itotal): 45kA
NÍVEL DE PROTEÇÃO(Up): 3,5kV

RECOMENDAÇÕES

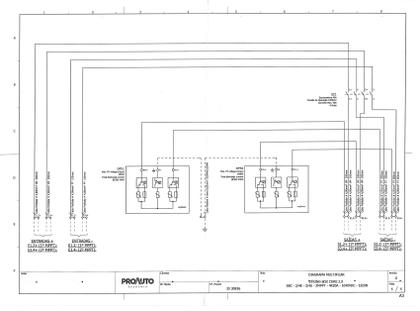

A cada 2 entradas, a String Box Core 4E/4S 1 Chave 2 MPPT, forma um paralelismo na entrada e derivação na saída, ou seja, as entradas 1 e 2 estão ligadas em paralelo, assim como as entradas 3 e 4.
Portanto, para a utilização deste equipamento, favor considerar os seguintes cuidados:
Em caso de ligação de 2 strings (2 fileiras de módulos conectados em série), podem ser ligadas de duas maneiras:

1. Utilizando-se as entradas que estão ligadas em paralelo (1 e 2 OU 3 e 4), as saídas da string box deverão ser conectadas nas entradas que fazem parte da mesma MPPT do inversor.
2. Utilizando-se as entradas que não estão ligadas em paralelo (1 e 3 OU 1 e 4 OU 2 e 3 OU 2 e 4), podem ser ligadas em MPPTs diferentes.

Em caso de ligação de 3 ou 4 strings, as strings que estiverem ligadas nas entradas que estão em paralelo, devem ser ligadas às entradas que fazem parte da mesma MPPT do inversor.

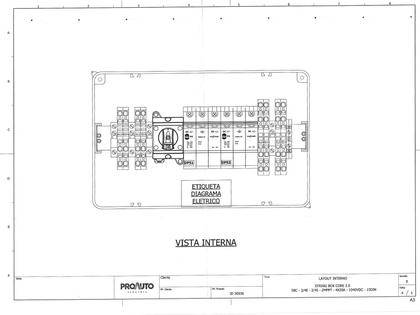

Conforme representação ilustrada contida nas fotos do anúncio.
