String Box Core Solar 2E/2S 1 Chave 1 MPPT 1040V - Proauto

STRING BOX CORE 2E/2S 1 CHAVE 1 MPPT 1040V 16A – PROAUTO

1 MPPT: 2 Entradas MPPT1;
Todos os componentes possuem certificados;
Proteção das caixas: UV (conforme norma IEC 60529); IP65
DIMENSÕES (AxLxP) 20cm x 25,5cm x 11cm

DESCRIÇÃO TÉCNICA
QUANTIDADE DE ENTRADAS: 2
QUANTIDADE DE SAÍDAS: 2
QUANTIDADE DE MPPT: 1
TENSÃO NOMINAL MÁXIMA: 1040VDC
CORRENTE NOMINAL MÁXIMA: 2x16A
QUANTIDADE DE SECCIONADORA: 1(Dupla)
TIPO DE CONEXÃO DE ENTRADA: Borne
TIPO DE CONEXÃO DE SAÍDA: Borne
BITOLA MÁXIMA DO CABO DA ENTRADA: 6 mm2
BITOLA MÁXIMA DO CABO DE SAÍDA: 6 mm2

DPS
TENSÃO NOMINAL REDE: 1040VDC
TENSÃO MÁXIMA DE FUNCIONAMENTO: 1040VDC
TIPO DE PROTEÇÃO: Classe 2
QUANTIDADE DE DPS: 1
CORRENTE DE DESCARGA NOMINAL(In): 20Ka
CORRENTE DE DESCARGA MÁXIMA(Itotal): 45kA
NÍVEL DE PROTEÇÃO(Up): 3,5kV

RECOMENDAÇÕES
A String Box Core 2E/2S 1 Chave 2 MPPT, forma um paralelismo na entrada e derivação na saída. Portanto, para a utilização deste equipamento, favor considerar o seguinte cuidado:

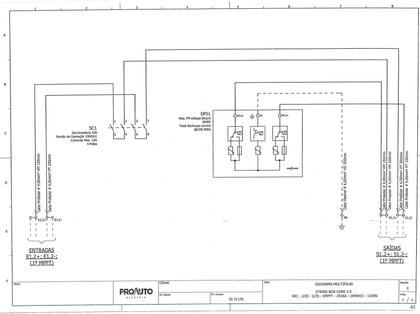

Em caso de ligação de 2 strings (2 fileiras de módulos conectados em série), as saídas da string box deverão ser conectadas nas entradas que fazem parte da mesma MPPT do inversor.

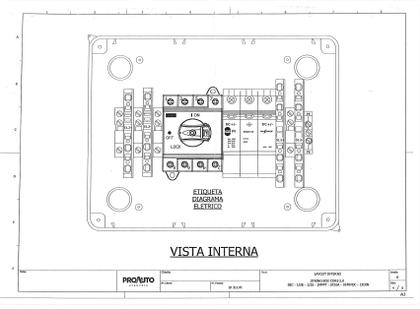

Conforme representação ilustrada contida nas fotos do anúncio.
