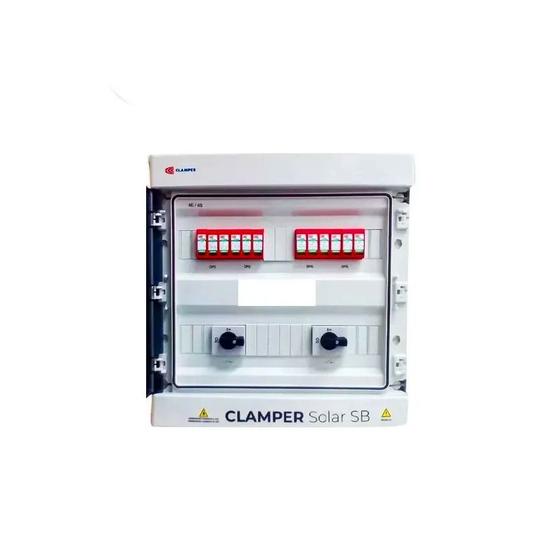

String Box Clamper Sb 1040v 32a 4e/4s P26 4 Entradas 4 Saidas

STRING BOX FT_CLAMPER Solar SB 1040V 32A 4E_4S P26 4 ENTRADAS 4 SAIDAS

Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.

Características
Possibilidade de conexão de até quatro séries fotovoltaicas (PV Strings);
Quatro saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.

Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Características Técnicas

Código CLAMPER - 016729
No de entradas DC - 4
No de saídas DC - 4
Tensão máxima de operação VDC 1040

Entradas DC Unidade
Corrente máxima por entrada * A 16
Conexão dos cabos de entrada (+/-) - Diretamente nos bornes
Seção dos cabos ** mm2 4 até 6
Prensa-cabos - M16

Saída DC Unidade
Conexão dos cabos de saída (+/-) - Diretamente nos bornes
Seção dos cabos ** mm2 4 até 6
Prensa-cabos - M16

Aterramento Unidade
Conexão do cabo de aterramento (+/-) - Diretamente nos bornes
Seção do cabo ** mm2 6 até 10
Prensa-cabos - M16

Invólucro Unidade
Peso aproximado kg 4,6
Dimensões mm 373 x 302 x 132 (C x L x A)
Grau de proteção - IP65
Material - Abs com proteção UV

Norma aplicável - EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+/PE, L-/PE (modo comun), L+/L- (modo diferencial)
Nivel de proteção - Up kV 5,0
Tempo de resposta típico ns <25
Tensão máxima de operação continua - UCPV VDC 1040
Corrente de descarga nominal @ 8/20 μs - IN kA 18
Corrente de descarga máxima @ 8/20 μs - IMÁX kA 40
Corrente de descarga total @ 8/20 μs - ITOTAL kA 40
Indicação de proteção em serviço - Local , através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção de condutores de conexão elétrica mm2 4 - 25
Torque do parafuso de conexão elétrica Nm 3,2 ± 5%
Grau de proteção - IP20

Características Técnicas Unidade Dispositivo interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de pólos - 4
Corrente máxima @ U = 1.000 V C A 16
Tensão nominal de isolamento - Ui VDC 1000
Tensão nominal de pulso - Uimp kV 8
Seção dos condutores * mm2 4 - 10
Torque do parafuso de conexão elétrica Nm 1,2 - 1,8
Grau de proteção - IP20
