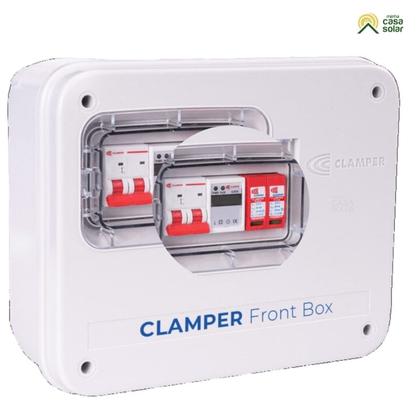

String Box 32A 127V/220V Bifásica CA Clamper - CLFB32ME 2P

Sobre o Produto

String box CA com medidor de energia para proteger a saída monofásica em 220V de inversor com até 7kW ou 127V em até 4kW. Ou, inversor bifásico de até 8kW (4kW por fase). Aceita corrente máxima de 32A. Protege o kit solar e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou rede. Tem 03 anos de garantia contra defeitos.

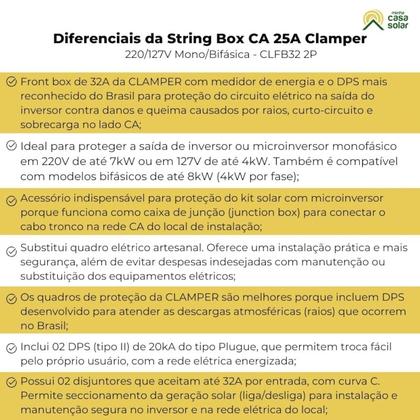

Diferenciais da String Box CA 32A 220/127V Mono/Bifásica com Medidor CLAMPER Front box de 32A da CLAMPER com medidor de energia e o DPS mais reconhecido do Brasil para proteção do circuito elétrico na saída do inversor contra danos e queima causados por raios, curto-circuito e sobrecarga no lado CA; Ideal para proteger a saída de inversor ou microinversor monofásico em 220V de até 7kW ou em 127V de até 4kW. Também é compatível com modelos bifásicos de até 8kW (4kW por fase); Acessório indispensável para proteção do kit solar com microinversor porque funciona como caixa de junção (junction box) para conectar o cabo tronco na rede CA do local de instalação; Substitui quadro elétrico artesanal. Oferece uma instalação prática e mais segurança, além de evitar despesas indesejadas com manutenção ou substituição dos equipamentos elétricos; Os quadros de proteção da CLAMPER são melhores porque incluem DPS desenvolvido para atender as descargas atmosféricas (raios) que ocorrem no Brasil; Inclui 02 DPS (tipo II) de 20kA do tipo Plugue, que permitem troca fácil pelo próprio usuário, com a rede elétrica energizada; Possui 02 disjuntores que aceitam até 32A por entrada, com curva C. Permite seccionamento da geração solar (liga/desliga) para instalação e manutenção segura no inversor e na rede elétrica do local;

A string box SBCA CLFB32 2P conta com a qualidade reconhecida da CLAMPER – a marca de DPS mais vendida e indicada do Brasil. Os quadros de proteção da CLAMPER do tipo Front Box são melhores porque incluem DPS desenvolvido especificamente para atender a realidade das descargas atmosféricas (raios) que ocorrem no Brasil e que são acima da média internacional. Também atende às normas IEC 61643-1, UL 1449, ABNT NBR 5410 e NBR 60898 de fabricação padrão do Brasil.

Importante: Para que o DPS funcione é obrigatório que a edificação tenha sistema de aterramento. Caso isso não ocorra, o sistema de proteção contra raios (descargas atmosféricas) não irá funcionar.

A SBCA CLFB32 2P foi fabricada com invólucro (“caixa”) de material auto-extinguível, que não propaga fogo, e conta com grau de proteção IP65, que protege contra poeira e jatos d’água. Especialmente, este modelo conta com medidor de energia que permite acompanhar parâmetros elétricos.

Também chamada de front box CLAMPER, é um acessório indispensável para proteção do sistema fotovoltaico porque evita o desligamento, a manutenção ou a substituição dos equipamentos elétricos do local de instalação, desde o sistema de energia solar até os aparelhos eletroeletrônicos e eletrodomésticos.

Atenção: O uso da string box CA não substitui o uso da string box CC. Os dois acessórios funcionam em conjunto, protegendo tanto a entrada CC (solar), quanto a saída CA (rede) de inversores On-Grid, Híbridos e Inversores Carregadores de baterias.

A SBCA CLFB32 2P suporta inversor On-Grid, inversor híbrido, inversor Off-Grid ou inversor carregador monofásico 220Vca com potência de até 7kW ou em 127V com até 4kW. Também permite o uso de modelos bifásicos 220V/127V com potência de até 8kW (4kW em cada fase). Em todos os casos, deve-se respeitar a corrente de saída de até 32A.

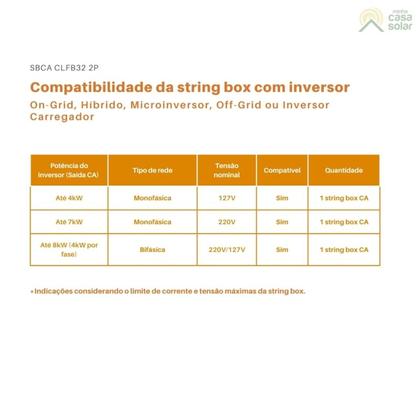

Compatibilidade da string box SBCA CLFB32 2P com inversor On-Grid, microinversor e híbrido

Potência do inversor (Saída CA)

Tipo de rede

Tensão nominal

Compatível

Quantidade

Até 4kW

Monofásica

127V

Sim

1 string box CA

Até 7kW

Monofásica

220V

Sim

1 string box CA

Até 8kW (4kW por fase)

Bifásica

220V/127V

Sim

1 string box CA

*Indicações considerando o limite de corrente e tensão máximas da string box.

Também é muito utilizada para proteger o sistema On-Grid com para garantir a conexão do cabo tronco na rede CA do local de instalação ou imóvel, atuando como caixa de junção e simplificando a instalação.

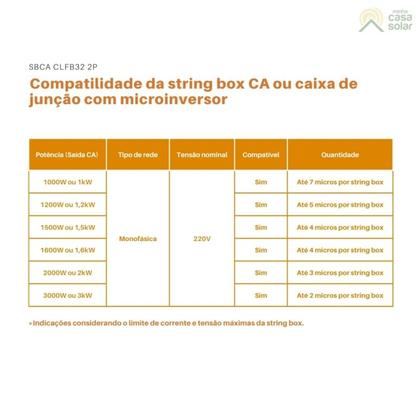

Compatibilidade da string box CA ou caixa de junção SBCA CLFB32 2P com microinversor

Potência (Saída CA)

Tipo de rede

Tensão nominal

Compatível

Quantidade

1000W ou 1kW

Monofásica

220V

Sim

Até 7 micros por string box

1200W ou 1,2kW

Sim

Até 5 micros por string box

1500W ou 1,5kW

Sim

Até 4 micros por string box

1600W ou 1,6kW

Sim

Até 4 micros por string box

2000W ou 2kW

Sim

Até 3 micros por string box

3000W ou 3kW

Sim

Até 2 micros por string box

*Indicações considerando o limite de corrente e tensão máximas da string box.

O quadro elétrico de proteção CA inclui 02 Dispositivos de Proteção contra Surtos preparados para suportar até 20kA de descarga. São tipo DPS tipo Plugue, o que facilita a substituição pelo próprio usuário. Também é equipado com a tecnologia de Varistor de Óxido Metálico (MOV) para proteção de equipamentos elétricos e eletrônicos contra descargas atmosféricas com tensão máxima de operação contínua de 275V(Ucov).

Esta front box CLAMPER conta com 02 disjuntores que aceitam corrente de até 32A por entrada e curva de disparo termomagnética C, que garante o seccionamento rápido (

A SBCA CLFB32 2P é uma alternativa com instalação com alta confiabilidade, pois substitui quadro elétrico de proteção artesanal. Fato que aumenta a segurança e acelera a instalação, principalmente em locais com baixa disponibilidade de mão de obra especializada em energia solar.

Sobre a marca

Fundada em 1991, a CLAMPER Solar atua no mercado de soluções para proteção de circuitos eletroeletrônicos, contra danos causados por raios e surtos elétricos. Pioneira no segmento no Brasil, a empresa iniciou sua trajetória desenvolvendo projetos customizados de Dispositivos de Proteção contra Surtos (DPS) para grandes indústrias e logo, se tornou a marca mais utilizada e indicada por especialistas do setor de energia.

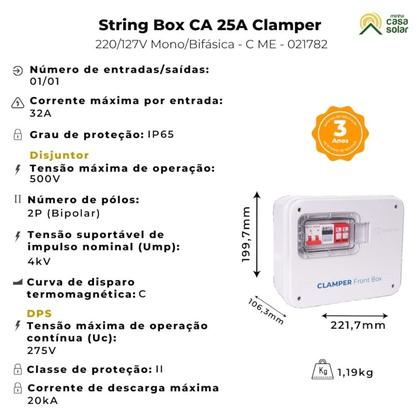

Especificações Técnicas

Informações Gerais Tipo: Monofásica/Bifásica Tensão nominal(Un): 220V ou 127V Corrente nominal: 32A Frequência nominal: 50/60Hz Número de entradas/saídas: 01/01 Invólucro Material: Policarbonato com proteção UV Grau de Proteção: IP65 Dimensões: 221,7 x 199,7 x 106,3mm Peso aproximado: 1,19kg Tipo de montagem: Parede Entrada/Saída Ponto de conexão da entrada (L/N): Diretamente no disjuntor Ponto de conexão da saída(L/N): Diretamente no medidor de energia Seção dos cabos de entrada/saída: 10mm2 Aterramento Ponto de conexão do aterramento: Diretamente no conector Seção dos cabos: 6mm2 Disjuntor Tensão de isolação nominal(Ui): 500V Números de pólos: 2P, bipolar Tensão suportável de impulso nominal(Uimp): 4kA Capacidade de interrupção: 6kA Corrente nominal(In): 32A Tecnologia de disparo: Termomagnético Curva de disparo: C Seção dos condutores de entrada: 25mm2 Torque de fixação dos condutores: 2.5N-m Norma: IEC 61643-11 / UL 1449 / ABNT NBR 5410 DPS Tensão máxima de operação contínua(Ucov): 275V Classe de proteção: II Tecnologia de proteção: Varistor de Óxido Metálico (MOV) Tempo de resposta típico: =25ns Corrente de descarga nominal: 10kA Corrente de descarga máxima: 20kA Nível de proteção(Up): =1,2kA Indicação de serviço: Local Seção dos condutores de entrada: 4 até 25mm2 Torque de fixação dos condutores: 3 Grau de proteção: IP20

Usos Mais Comuns

Usos mais comuns em corrente alternada (CA): Circuito elétrico de empresas e residências, com instalação após o “padrão de energia”; Sistema com baterias (Off-Grid) em locais remotos para produzir energia e armazenar para uso instantâneo e/ou posterior, como em casas, sítios, ranchos e fazendas; Nobreak solar em locais com queda frequente da energia fornecida pela concessionária; Sistema conectado à rede (Grid-Tie) em residências e empresas para consumo simultâneo e inserir a energia excedente dos painéis na rede elétrica, proporcionando créditos com a concessionária da região; Sistema Grid Zero conectado à rede pública, mas sem realizar o envio da energia excedente para a concessionária (Grid Zero). Isso evita a geração de créditos e taxação da energia em consequência.

Itens inclusos

Os itens inclusos na embalagem: 1 String box CA 32A Trifásica da CLAMPER, SBCA CLFB32 2P 4 Buchas para fixação na parede; 4 Parafusos para fixação na parede; 3 terminais do tipo prensa-cabo.

Download

Veja tudo o que precisa saber sobre este produto: Downloads: Ficha Técnica Arquivo em .PDF

Perguntas Frequentes

1. Posso utilizar a string box CA em corrente contínua (CC)?

Não. Essa string box foi desenvolvida exclusivamente para receber a energia solar após conversão para corrente alternada, feita pelo inversor On-Grid, microinversor, inversor de tensão ou inversor carregador de baterias. Neste caso, o adequado é utilizar uma string box solar CC.

2. Como escolher a string box CA para o meu sistema fotovoltaico?

O modelo ideal precisa atender a corrente máxima e tensão máxima da saída de energia do inversor, além ser compatível com o tipo (monofásica, bifásica ou trifásica) e tensão da sua rede elétrica.

3. Quais os erros mais comuns na instalação do quadro elétrico de proteção?

No momento de montar o sistema de energia solar, é comum:

Comprar string box com DPS e Disjuntos com especificações inadequadas para a necessidade;

Utilizar cabos elétricos com tamanho e/ou espessura inadequada;

Apertar pouco ou muito os terminais.

Acessórios Recomendados

Veja a lista de equipamentos mais adequados para usar com este produto.

Cabos elétricos

Os cabos são necessários para fazer a ligação dos painéis solares com o inversor e quadro elétrico de forma segura.

Confira a sessão de cabos elétricos. Conectores e terminais elétricos

São acessórios necessários para conexão entre equipamentos ou para isolar um terminal elétrico.

Conheça os conectores e terminais. Estrutura fotovoltaica

Os suportes para fixação dos módulos com instalação segura no telhado ou solo.

Visite a sessão de estruturas de montagem. Kit Solar

Centenas de kits que agrupam dois ou mais equipamentos fotovoltaicos para montar sistema On-Grid que gera desconto na conta de energia de residências ou empresas. Ou, sistema Off-Grid para produção de energia em locais remotos e aplicações de mobilidade veicular.

Confira os Kits de Limpeza.

Garantia

A string box CLAMPER tem 03 anos de garantia contra defeitos de fabricação e suporte técnico no Brasil.

Conte com o suporte técnico especializado da Minha Casa Solar para orientações de instalação e configuração.

Como acionar a garantia?

Se identificar algum vício no produto, após 7 (sete) dias corridos, a avaliação de garantia deve ser feita pela CLAMPER pelo formulário disponível nesta página. Caso seja necessário, você pode entrar em contato pelo SAC, ligando para 31 3689-9514 ou enviando uma mensagem no WhatsApp.

O que invalida a garantia?

Desmontar, modificar ou alterar/remover as identificações originais da string box;

Utilização ou instalação incorreta;

Danos causados pelo arranjo fotovoltaico, como corrente e/ou tensão acima do limite da string box solar;

Entre outras condições que invalidam a garantia.

Descrição

String box CA com medidor de energia para proteger a saída monofásica em 220V de inversor com até 7kW ou 127V em até 4kW. Ou, inversor bifásico de até 8kW (4kW por fase). Aceita corrente máxima de 32A. Protege o kit solar e o local de instalação contra raios, curto-circuito e sobrecarga, com origem no inversor ou rede. Tem 03 anos de garantia contra defeitos.
