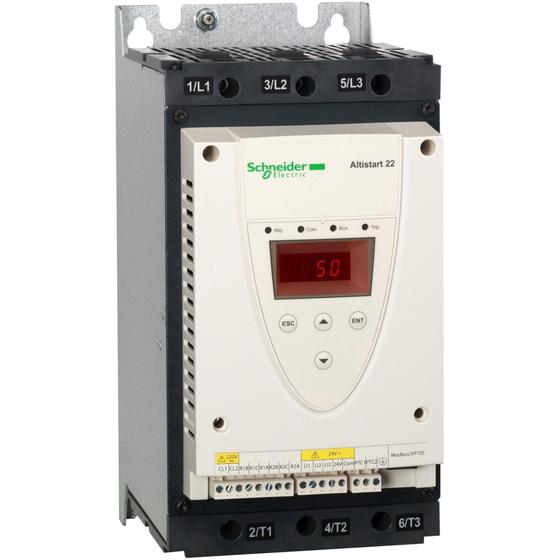

Soft Starter ATS22D75Q 75A - Schneider

linha de produto Altistart 22 tipo de produto ou componente Acionador suave destino do produto Motores assíncronos aplicação específica do produto Pumps and fans nome do componente ATS22 número de fases da rede Trifásico tensão nominal de alimentação [Us] 230..0,440 V - 15...10 % alimentação do motor kW: 37 kW 400 V 37 kW 440 V 18,5 kW 230 V corrente definida de fábrica 69 A dissipação de alimentação em W 63 W for standard applications categoria de uso CA -53A tipo de início Iniciar com controle de torque (corrente limitada a 3.5 In) classificação inicial IcL 75 A for connection in the motor supply line for standard applications grau de proteção IP IP20 Tipo de montagem Com dissipador função disponível Derivação interna limites de tensão de alimentação 195...484 V frequência de alimentação 50...60 Hz - 10...10 % frequência da rede 45...66 Hz conexão do dispositivo: Na linha de alimentação do motor Para os terminais delta do motor tensão de circuito de controle 230 V - 15...10 % 50/60 Hz consumo do circuito de controle 20 W número de saída digital 2 tipo de saída digital: Relay outputs R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Relay outputs R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O corrente de comutação mínima 100 mA at 12 V DC (relay outputs) corrente de comutação máxima 5 A 250 V AC resistive 1 relay outputs 5 A 30 V DC resistive 1 relay outputs 2 A 250 V AC inductive 0.4 20 ms relay outputs 2 A 30 V DC inductive 7 ms relay outputs tipo de resfriamento Convecção forçada posição de operação Vertical +/- 10 graus altura 295 mm largura 145 mm profundidade 207 mm Peso líquido 12 kg Motor power range AC-3 : 15...25 kW a 200...240 V trifásico 30...50 kW at 380...440 V 3 phases *imagem meramente ilustrativa*
