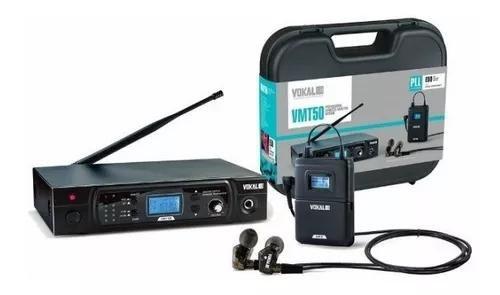

Sistema Vokal De Monitor S/fio Vmt50 com Fone E50pro

Características Gerais

Kit Sistema Sem Fio In EAR VOKAL

Modelo: VMT-50/MR-5 (Receptor Simples IN EAR Bodypack modelo MR-5)

Características do Receptor MR-5:

Receptor para o Transmissor IN EAR VMT-50

Sistema PLL com 16 Frequências diferentes

Largura de Banda: 25MHz

Faixa de Frequência do Sinal UHF: 470 ~ 698mhz

Display em LCD com indicações de frequência, canal, Mute e status da Bateria.

LEDs indicadores: RF, LOW BATTERY e POWER (PL)

R.F: Indicador de sintonia do sinal de R.F

LOW BATTERY: Indicador de carga da bateria

POWER (PL): Indicador da potência de recepção

Antena flexível

Teclas para seleção de frequência

Potenciômetro com função Power/On/Off, liga/desliga e controla o Volume do Receptor.

Saídas de áudio LINE OUT e HEADPHONE

Clip para Fixação

Estabilidade de Frequência: 0,005% 0oC +50oC

Tipo de Modulação: FM Estéreo

Razão Máxima de desvio: +- 68kHz

Sensibilidade de Recepção: -107 dBm

Total distorção Harmônica: 1%

Taxa máxima de S/N: 94 dBa

Resposta de frequência: 80 ~15 kHz

Relação sinal Ruído: Maior que 96 DB

Separação Estérea: 35 dB

Potência de Saída (36 ohms): 2 x 50 mW em 1kHz (TDH 3%)

Consumo de Corrente: 150 mAh

Jack de Saída: J-2 Estéreo

Dimensões: 90 x 63 x 22 mm

Alimentação:

2 x Pilha AA 1,5Volt

Obs.: Indicamos o uso de Pilhas Alcalinas de boa qualidade. Para um bom desempenho.

Características do Transmissor VMT-50:

Circuito Limitador incorporado que elimina distorção sob níveis de entrada excessivos

Sistema PLL com 16 Frequências diferentes

Largura de Banda: 25MHz

Faixa de Frequência do Sinal UHF: 470 ~ 698mhz

Chaves: Power, MIX/ST e Gain

Power: Liga/Desliga o transmissor

MIX/ST: Faz a seleção d áudio da saída, estéreo e mono.

Gain: Atenua o ganho de áudio em 10 dBs

Teclas para seleção de canais

Display LCD: Mostra as informações sobre Canal e frequência

V.U em LED para indicação de intensidade do áudio

Jack de Saída para Headphones no painel Frontal

Entradas de áudio combo, P-10/XLR para dois canais individuais (AF IN = L e AF IN =R).

Saídas XLR individuais (AF OUT = L e AF OUT = R)

Atenuador de Ganho para transmissão (RF POWER)

Conector da Antena tipo TNC rosqueável

Conector para Fonte de alimentação tipo J-4 X 2,1 x 5,5mm

Chassis de Metal com pés de borracha

Modo de Oscilação: PLL

Estabilidade de Frequência: 0,005% 0oC +50oC

Tipo de Modulação: FM Estéreo

Razão Máxima de desvio: +- 70kHz

Resposta de frequência: 50 ~15 kHz

Total distorção Harmônica: 0,5 % à razão máxima de desvio em 1 kHz

Saída de áudio: Nível de linha (2X) XLR

Entrada de áudio: Conector combo P-10 (1/4) e XLR, para sinais balanceados e não balanceados.

Saída de fones: P-10 Estéreo com controle de Volume

Chave R.F POWER: Ajusta a potência de transmissão em três níveis: L=10mW, M = 50mW e H 100mW.

Chave de Ganho: Atenua o ganho de áudio em +10 dBs

Chave MIX/ST:

Modo MIX chave apertada: Áudios L e R misturados nos dois lados dos fones

Modo ST chave solta: Áudios L e R separados, um em cada lado dos fones.

Dimensões: 205 x 125 x 45 mm

Alimentação:

Fonte de Chaveada 100/240VAC (50/60hz)

Saída: 13,5VDC x 1 A

Polaridade da saída DC: Positivo Interno

Conector de alimentação tipo P-4 (5,5 x 2.1mm)
