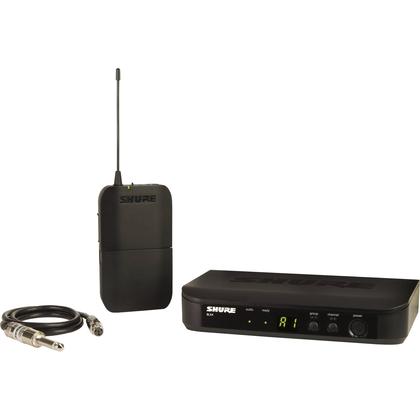

O sistema sem fio para Guitarra Shure BLX14 M15 frequência 662~686 MHz combina som de qualidade profissional com configuração simples e até 14 horas de operação com bateria para proporcionar máxima versatilidade e desempenho de áudio lendário pronto para uso. O sistema inclui receptor de mesa com um canal BLX4, transmissor bodypack BLX1 com cabo para instrumento WA302, fonte de alimentação, 2 pilhas AA, filtros windscreen e guia do usuário.

Sistema

Faixa de trabalho: Linha de visão de 91 m (300 pés)

Observação: o alcance real depende da absorção, reflexão e interferência do sinal de RF.

Resposta de frequência de áudio: 50 a 15.000 Hz

Nota: Depende do tipo de microfone

Distorção harmônica total: Ref. Desvio de ±33 kHz com tom de 1 kHz 0,5%, típico

Faixa dinâmica: 100 dB, ponderado A, típico

Temperatura de operação: -18°C (0°F) a 57°C (135°F)

Observação: as características da bateria podem limitar esse alcance.

Polaridade: Pressão positiva no diafragma do microfone (ou voltagem positiva aplicada à ponta do plugue de fone WA302) produz voltagem positiva no pino 2 (em relação ao pino 3 da saída de baixa impedância) e na ponta da saída de alta impedância de 1/4 de polegada.

Receptor BLX4:

Impedância de saída: Conector XLR 200 ohms Conector de 6,35 mm (1/4 pol.) 50 ohms

Nível de saída de áudio Ref. ±33 kHz de desvio com 1kHz de tom

Conector XLR –27 dBV (em carga de 100 k ohms) Conector de 6,35 mm (1/4 pol.) –13 dBV (em carga de 100 k ohms)

Sensibilidade de RF: -105 dBm para 12 dB SINAD, típico

Rejeição de imagem >50 dB, típico

Fonte: 110/220v, 12–15 V DC a 235 mA

Dimensões: (40 mm X 188 mm X 103 mm) A x L x P

Peso: (241 g)

Transmissor BLX1

Nível de entrada de áudio: máx.-16 dBV máximo

Nível de entrada de áudio: Mínimo (0 dB) +10 dBV máximo

Faixa de ajuste de ganho: 26 dB

Impedância de entrada: 1 MOH

Saída do transmissor RF: 10 mW, típico

Gabinete: ABS moldado

Requisitos de energia: 2 pilhas LR6 AA, 1,5 V, alcalinas

Duração da bateria: até 14 horas (alcalino)

Dimensões (A x L x P): 110 mm X 64 mm X 21 mm

Peso: (75 g), sem pilhas
