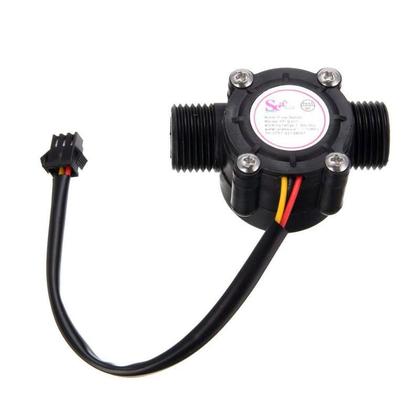

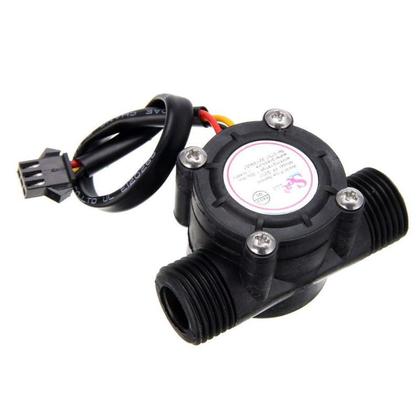

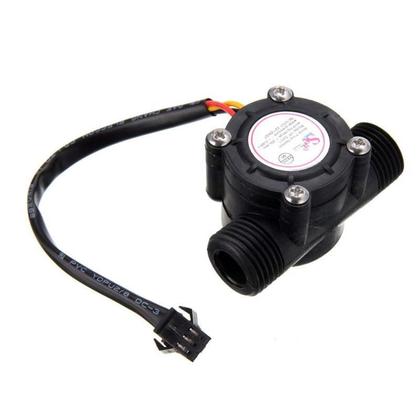

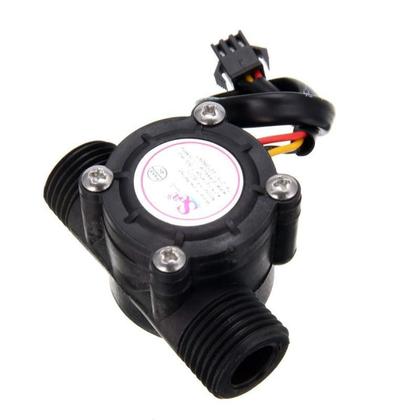

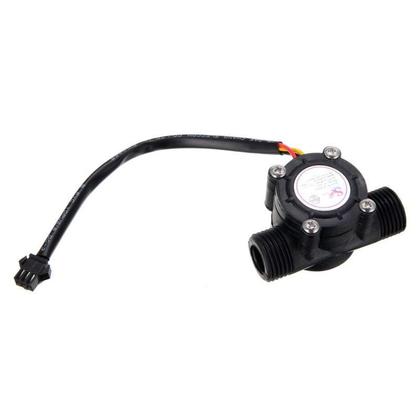

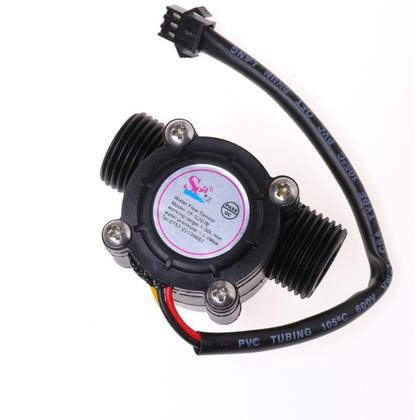

Sensor Hall Fluxo Vazão Água 1/2 - Arduino 30L/Minuto - Mj

Sensor Hall Fluxo Vão Água 1/2 - Arduino 30l/minuto O funcionamento do medidor de vão é bem simples, em sua estrutura há um válvula em formato de catavento com um imã acoplado que trabalha em conjunto com um sensor hall para enviar um sinal PWM. Através destes pulsos é possível mensurar a vão de água, sendo que cada pulso mede aproximadamente 2,25mm. CARACTERÍSTICAS: - Modelo: YF-S201 - Tipo de sensor: Efeito Hall - Tensão de operação: 5 a 24V - Corrente máxima: 15mA (5V) - Faixa de fluxo: 1 a 30L/min - Pressão máxima: 2,0 MPa - Pulsos por litro: 450 - Frequência (Hz) = 7,5Fluxo(l/min) - Temperatura de trabalho: -25 a 80°C - Exatidão: 10% - Comprimento do cabo: 15 cm - Dimensão conexão: 1/2 - Dimensão diâmetro interno: 0,78 cm - Dimensão externa: 2,5 x 1,4 x 1,4 cm Pinagem do medidor de vão Vermelho: VCC Preto: GND Amarelo: Saída PWM ACOMPANHA: 01 x Sensor de Fluxo medidor de vão 1/2 YF-S201
