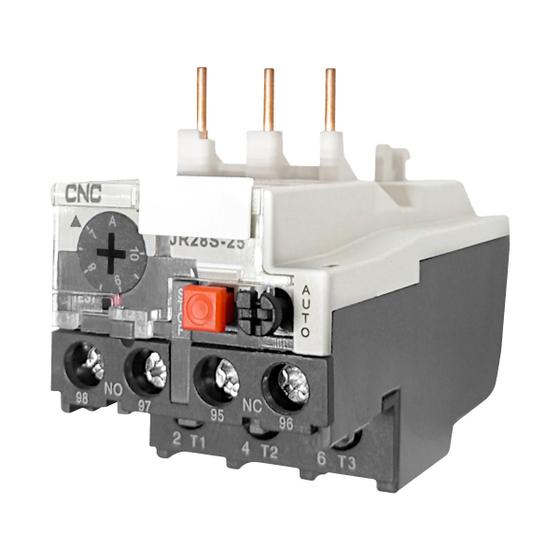

Rele Térmico Modelo Jr28S-25 Corrente 7-10 A Cnc

DESCRIÇÃO GERAL:

RELE TERMICO MODELO JR28-25 CORRENTE 07-10A

ESPECIFICAÇÕES:

Dimensões: 46 x 66 x 94 mm

Peso: 170 g

polos principais: 3

Polos auxiliares: 1 NA/NO, 1 NF/NC

Corrente nominal: 07 — 10 A

Fusível de interrupção total (gG): 20 A

Fusível de interrupção parcial (aM): 12 A

Modelo de contator correspondente:

CJX2s-09/CJX2i-09

CJX2s-12/CJX2i-12

CJX2s-18/CJX2i-18

CJX2s-25/CJX2i-25

CJX2-D09

CJX2-D12

CJX2-D18

CJX2-D25

Tensão nominal: 380 VAC

Tensão de isolamento: 660 VAC

AC15:

Tensão de alimentação: 380V

Corrente de funcionamento: 0,95 A

Corrente térmica: 5 A

Tensão de alimentação: 220V

Corrente de funcionamento: 1,64 A

Corrente térmica: 5 A

DC-13

Tensão de alimentação: 220 V

Corrente de funcionamento: 0,15 A

Corrente térmica: 5 A

Proteção de sobrecarga 1:

Múltiplo da corrente configurada: 1,05

Tempo para soltar: > 2h

Condição de teste: Inicio no estado frio

Proteção de sobrecarga 2:

Múltiplo da corrente configurada: 1,2

Tempo para soltar: < 2h

Condição de teste: Inicio no estado quente logo após o modulo 1

Proteção de sobrecarga 3:

Múltiplo da corrente configurada: 1,5

Tempo para soltar: < 2 min

Condição de teste: Inicio no estado quente logo após o modulo 1

Proteção de sobrecarga 3:

Múltiplo da corrente configurada: 7,2

Tempo para soltar: entre 2 e 10 segundos

Condição de teste: Inicio no estado frio

Proteção contra falta de fase 5:

Múltiplo da corrente configurada:

1,0

0,9

Tempo para soltar: > 2h

condição de teste: iniciar do estado frio

Proteção contra falta de fase 6:

Múltiplo da corrente configurada:

1,15

0

Tempo para soltar: < 2h

condição de teste: iniciar do estado quente logo após o item 5

APLICAÇÕES:

Em motores elétricos expostos a correntes por períodos longos de tempo

CONTEÚDO DO PACOTE:

01 rele térmico JR28-25 corrente 07-10 A

FUNÇÕES:

-O relé térmico é usado como proteção do motor elétrico contra sobreaquecimentos provocados por sobrecarga de corrente prolongadas.
