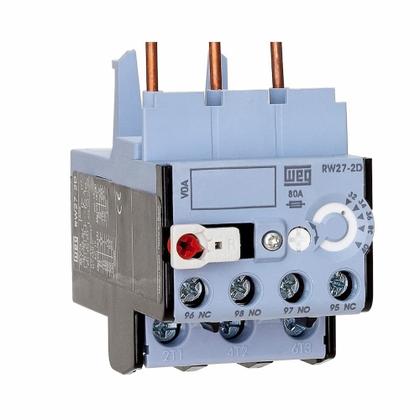

Relés de proteção de motores elétricos até 840A. Montagem direta aos contatores ou em base individual. Classe de disparo 10.Resumo das características técnicasReferência RW27Número de polos 3 polosTipo de montagem DiretaModelo contator CWB9-38Faixa de corrente 4-6,3 AReferência RW27Número de polos 3 polosTipo de montagem DiretaModelo contator CWB9-38Configuração de montagem 2DTensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660 690 VTensão nominal de isolação Ui - UL, CSA 600 VTensão nominal de impulso Uimp (IEC/EN 60947-1) 6 kVFrequência 25...400HzUso em corrente contínua SimFrequência máxima de ciclos de manobra 15 ops./hGrau de proteção - terminais principais IP10Grau de proteção - contatos auxiliares IP20Faixa de corrente 4-6,3 AFusível máximo (Coordenação do Tipo 2) 16gL/gGProteção contra curto-circuito com fusível (gL/gG) 6gL/gGAltura 72 mmLargura 45 mmProfundidade 82 mmPeso bruto 0,165 kgGarantia de Segurança para Seus EquipamentosOs relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.Principais CaracterísticasDisponíveis nas versões: tripolares e bipolaresClasse térmica de disparo 10Acoplamento direto a linha de minicontatores de 7 a 32A (CW07, CWC07...025) e contatores de 9...140 A (CWM9...105 e CWB 9...125) sem precisar de acessóriosAcessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusosDesenvolvidos em conformidade com as normas: IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508Principais homologações: UL, CE, IRAM, BV, NOM ANCE, RCC, PCTAplicaçõesOs relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados..
