RELÉ DE NÍVEL INFERIOR RNI COM 3 ELETRODOS SENSOR PENDULO CABO DE 1M Os relés de nível inferior PIVOLT (RNI), foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos condutores de corrente elétrica (não explosivos ou inflamáveis) em reservatórios através de eletrodo referência (ER), eletrodo superior (ES), e eletrodo inferior (EI), submersos. Funcionamento conforme a aplicação desejada, determina-se a sensibilidade do liquido a através do Knob frontal para monitorar o nível inferior da aplicação do circuito. Os contatos do relé interno (saída) farão o trabalho determinado na configuração do modelo escolhido.
Sua saída (relé de saída), poderá ser utilizada para controlar o funcionamento de contatores que por exemplo liga ou desliga um motor ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.

Ao alimentar os contatos A1, e A2 com a tensão indicada no produto, inicia o monitoramento dos eletrodos inseridos no reservatório a ter o nível controlado, quando o liquido cobrir os eletrodos de referência (ER) e inferior (EI), o relé de saída permanece em repouso (C=15/NA=18) aberto, somente quando o nível de liquido atingir o eletrodo superior (ES), é que o relé de saída comutará seus contatos (C=15/NA=18) para o trabalho (fechado), permanecendo assim até o nível do liquido atingir e descobrir o eletrodo inferior (EI), momento que os contatos do relé de saída voltarão ao repouso (C=15/NA=18) aberto.
Resumo: Só liga a saída com reservatório de liquido cheio, eletrodo superior (ES) submerso no liquido, e desliga a saída com o eletrodo inferior (EI) descoberto pelo liquido do reservatório.

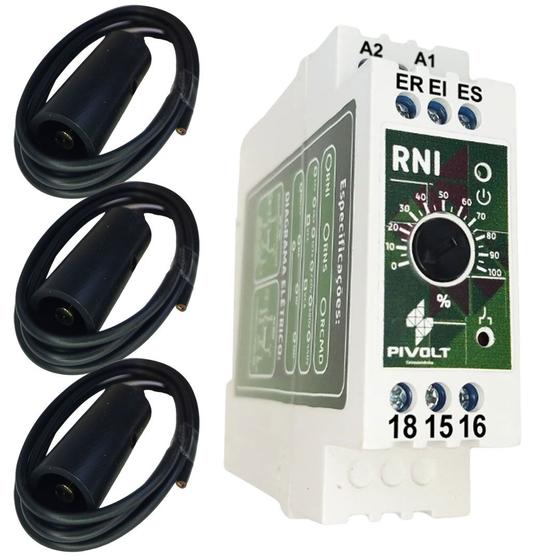

O kit contém: 01 Relé de nível RNI
03 Eletrodo sensor pêndulo 1m Especificações:
Tensão de alimentação disponível : 24VAC / 127VAC / 220VAC / 380VAC / 440VAC - (50/60Hz)
Consumo: 1,7VA
Capacidade contatos: 7A / 250Vac
Saída (RNI): 1 contato reversível (NA+NF) SPDT
Temperatura de trabalho do relé: 0 à 60oC
Sensibilidade: 0 à 100Kohms
Tempo de operação: 10ms
Vida útil mecânica: 10.000.000 operações
Caixa plástica em ABS de 1a geração
Fixação diretamente em trilho DIN 35mm
Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade) Não nos responsabilizamos por montagens e instalações sem orientação técnica. Verifique limitações e orientações do produto com o fabricante, ou tire suas dúvidas conosco. Certifique-se que seus componentes e funcionalidades do produto atendem sua necessidade. IMAGEM MERAMENTE ILUSTRATIVA RELÉ DE NÍVEL INFERIOR RNI COM 3 ELETRODOS SENSOR PENDULO CABO DE 1M DE MANEIRA RÁPIDA E SEGURA SÓ AQUI NA MPROSEG.
