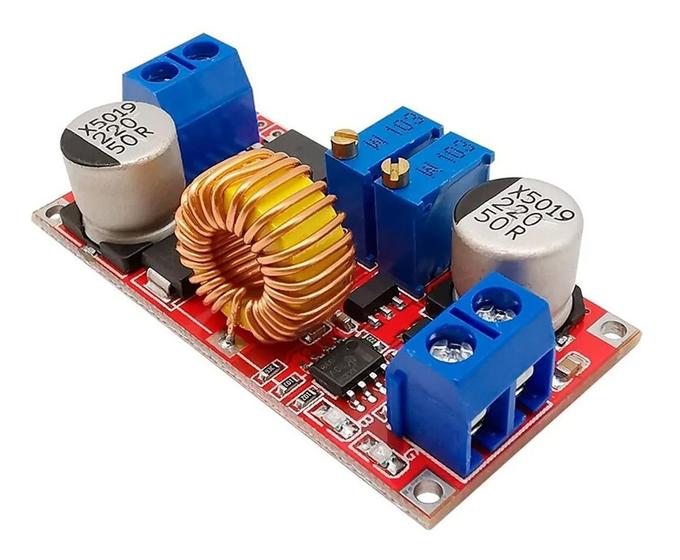

O Regulador com Ajuste de Tensão e Corrente XL4015 é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de circuitos eletrônicos.

O Regulador com Ajuste de Tensão e Corrente XL4015 opera em modo Step Down, podendo reduzir uma carga de até 5A e regular a tensão entre 1,25 a 30 V DC. A tensão de entrada suportada é de 5V a 32V DC.

É comumente usado na alimentação de relés, motores, displays e outros componentes eletrônicos que operam dentro da sua faixa de tensão e corrente.

OBS.: Esse é um regulador do tipo Step Down, ou seja, na saída dele vai ter uma tensão mais baixa do que é colocado na entrada. Caso queira um módulo que a saída seja mais alta do que a entrada, busque por módulo Step UP.

Especificações:

Tensão de entrada: 5V a 32V DC;

Tensão de saída: 1,25 a 30V DC Ajustável;

Corrente de saída ajustável: 5A (máx.);

Eficiência máxima de conversão: 95% (mais alto);

Frequência de comutação: 300kHz;

Rapple: 50mV (máx.) 20M bandwidth;

Escala de corrente: 0.5 %;

Escala de tensão: 2.5%;

Temperatura de operação: -40 a +85 graus Celsius;

Proteção contra curto circuito: Sim;

Proteção reversa da polaridade da entrada: Não;

Dimensões: 51x26.3x14mm (C x L x A);

-Peso: 21g;

OBS.: Para o regulador começar a funcionar gire cada trimpot do regulador 50 vezes pro sentido anti horário. Acompanhe a saída de tensão do mesmo com um multímetro. Caso queira ajustar corrente, coloque uma carga em sua saída e assim faça o ajuste nos trimpots.
