Placa Mega Wifi R3 Atmega2560 com ESP8266 e CH340 (Compatível com Arduino) WH-888 - OEM

Produtos a pronta entrega!

• Produtos com Garantia e Nota Fiscal.
• Envio em até 1 dia útil após a confirmação de pagamento.
• Em caso de defeito, realizamos a troca sem custos ao cliente.

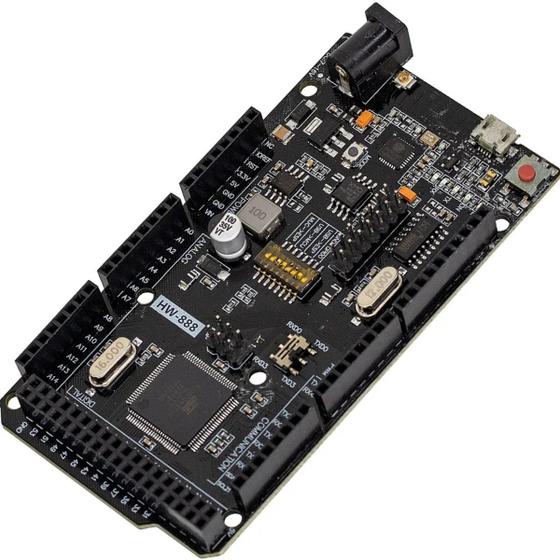

Placa Mega Wifi R3 Atmega2560 com ESP8266 e CH340 (Compatível com Arduino)

- A Placa Mega Wifi R3 é um incrível microcontrolador que em uma única placa é capaz de entregar toda a funcionalidade do Arduino Mega 2560 e do Módulo Wifi ESP8266, permitindo maiores possibilidade no desenvolvimento de projeto com uma excelente relação de custo benefício.
- Fisicamente ele apresenta as mesmas dimensões e pinos presentes do Mega 2560 R3, no entanto, ele consegue ampliar as opções apresentando pinos extras para o ESP8266, possibilitando que os dois sejam utilizados de forma conjunta ou separada, a depender do projeto desenvolvido.
- A Placa Mega Wifi R3 possui conexão micro USB para programação, possuindo um switch que precisa ser devidamente posicionado a depender da função. Além disso, seu maior diferencial é acessar Internet sem a necessidade de qualquer tipo de módulo extra, ampliando as finalidades de desenvolvimento.
- Existe ainda a presença de um conector Pigtail UFL Mini com 1,5mm de diâmetro para conexão com antenas (NÃO ACOMPANHA), de forma a ampliar o alcance do sinal WiFi de 90 metros para aproximadamente 240 metros de distância (sem barreiras), a depender do modelo da antena.
- A Placa Mega Wifi R3 possui ainda um dip switch que permite manipular as conexões baseadas nos objetivos do programador, sendo preciso total atenção durante a seleção para que funcione de forma corrente, veja a tabela abaixo de como proceder conforme o objetivo desejado.

CARACTERÍSTICAS:
- Arduino Mega Wifi R3 Atmega2560;
- Arduino Mega RobotDyn;
- ESP8266 Integrado;
- Regulador para o ESP8266 Integrado;
- Mesma pinagem do Arduino Mega;
- Entrada micro USB para gravação;
- Chave para seleção do modo de operação;
- Conector Pigtail para conectar uma antena;
- Memória flash conectada ao ESP8266, de 4MB;
- DIP-switches de seleção do modo de gravação;
- Chave seletora do ESP entre o TX0 e o TX3;
- Os módulos podem trabalhar juntos ou separados;
- Microcontroladores têm seus próprios pinos;
- Pinagem do Arduino Mega Wifi R3;
- NÃO ACOMPANHA CABO MICRO USB;

ESPECIFICAÇÕES:
- Modelo: Arduino Mega Wifi R3 Atmega2560;
- Alimentação Jack P4: 7-16V;
- Entrada de energia USB: 5V (500mA máx.);
- Microcontrolador: ATmega2560;
- Wi-Fi IC: ESP8266;
- Conversor USB-TTL: CH340G;
- Nível lógico: 5V;
- Wi-Fi: 802.11 b/g/n 2.4 GHz;
- Conexão: Micro USB;
- Frequência de clock: 16MHz;
- Pinos: Digitais = 54 / Analógicos = 16;
- Memória: 256kb;
- RAM: 8Kb;
- ROM: 4Kb;
- Temperatura de operação: -40 a 125°C;
- Dimensões (CxLxE): 101x53x13mm;
- Peso: 34g.

ACOMPANHA:
01 - Placa Mega Wifi R3 Atmega2560 com ESP8266 e CH340 (Compatível com Arduino)
