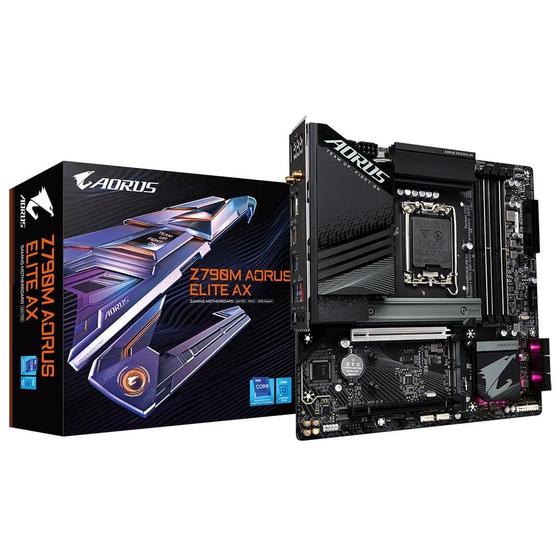

Placa Mãe Gigabyte Z790M Aorus Elite AX Wi-Fi LGA 1700 DDR5 HDMI DP M.2 USB 3.2

Especificações Placa Mãe Z790M Aorus Elite AX LGA 1700 Gigabyte

CPU

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14a, 13a e 12a gerações

O cache L3 varia com a CPU

(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset

Chipset Intel Z790 Express

Memória

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800/4000 módulos de memória

4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo

Suporte para processador gráfico integrado - Intel HD Graphics:

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

LAN

Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Intel Wi-Fi 6E AX211

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de Expansão

CPU:

1 x slot PCI Express x16, compatível com PCIe 5.0 e rodando em x16 (PCIEX16)

* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4)

Suporte para tecnologia AMD CrossFire

Interface de armazenamento

CPU:

1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2Q_SB)

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)

6 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte a

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x conector de alimentação ATX 12V de 4 pinos

1 x cabeçalho do ventilador da CPU

1 x cabeçote de ventilador de CPU de resfriamento de água

3 x conectores de ventilador do sistema

1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa LED RGB

3 conectores de soquete M.2 3

6 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x conector USB Type-C, com suporte para USB 3.2 Gen 2

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

2 x conectores de placa adicional ThunderboltTM

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão de reinicialização

1 x botão Q-Flash Plus

1 x botão CMOS claro

1 x jumper de redefinição

Conectores Painel Traseiro

1 x porta USB Type-C, com suporte para USB 3.2 Gen 2x2

1 x porta USB 3.2 Gen 2 Tipo A (vermelha)

4 portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

2 x conectores de antena SMA (2T2R)

1 porta HDMI 2.0

1 x porta de exibição

1 porta RJ-45

1 x conector de saída óptica S/PDIF

2 x tomadas de áudio

Controlador E/S

Chip controlador de E/S iTE

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS

1 flash de 256 Mbits

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Pacote de software

Norton Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma mATX

Tamanho: 24,4 cm x 24,4 cm
