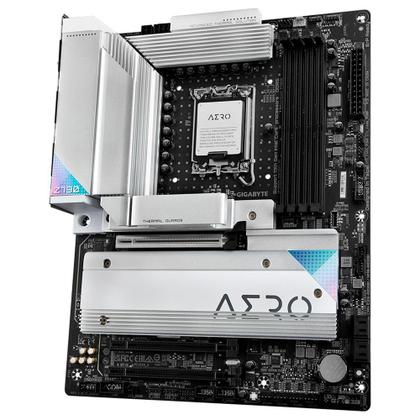

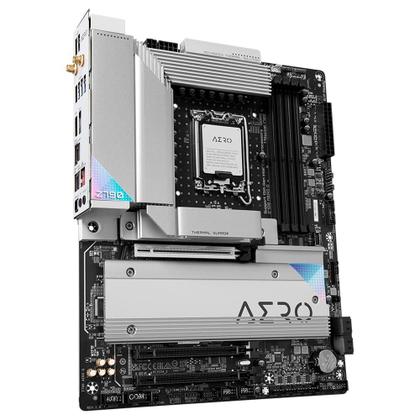

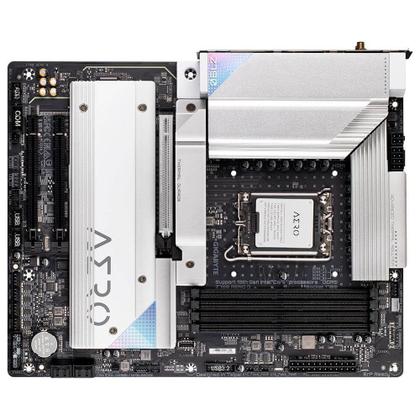

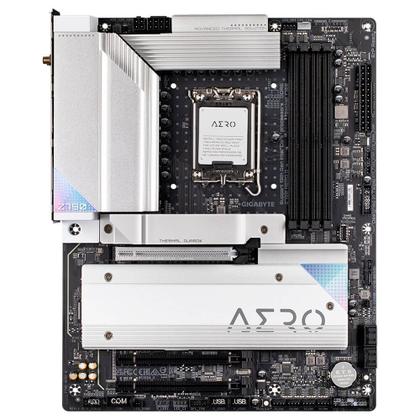

Placa Mãe Gigabyte Z790 Aero G WiFi LGA 1700 ATX DDR5

Chipset

Chipset Intel Z790 Express

Formato

ATX

CPU

Soquete LGA1700: Suporte para os processadores Intel Core, Pentium Gold e Celeron de 13a e 12a geração*

O cache L3 varia com a CPU

* Consulte a "Lista de suporte de CPU" para obter mais informações.

Memória

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 módulos de memória

4x soquetes DIMM DDR5 que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam no modo não-ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC

Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Integrados

Processador gráfico integrado-Intel HD Graphics support

1x porta USB Type-C, compatível com saídas de vídeo USB 3.2 Gen 2 e DisplayPort e resolução máxima de 4096x2304 a 60 Hz

1x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

Áudio

Realtek ALC1220-VB CODEC

Áudio de alta definição: 2/4/5.1/7.1 canais

Suporte para saída S/PDIF

Rede

Intel 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

WiFi

Wi-Fi 6E AX211

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2.4 Gbps

Slots de expansão

CPU

1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 compartilha largura de banda com o conector M2C_CPU. O slot PCIEX16 opera em modo até x8 quando um dispositivo é instalado no conector M2C_CPU

Chipset

2x slots PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4_1, PCIEX4_2)

Suporte para tecnologia AMD CrossFire (PCIEX16 e PCIEX4)

Armazenamento

CPU

1x conector M.2 (soquete 3, chave M, tipo 25110/2280 PCIe 5.0 x4/x2 suporte SSD) (M2C_CPU)

1x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset

1x Conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB)

1x Conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)

1x Conector M.2 (soquete 3, chave M, tipo 2280 SATA e suporte SSD PCIe 4.0 x4/x2) (M2M_SB)

4x Conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para

RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset

2x portas USB Type-C, com suporte para USB 3.2 Gen 2x2 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno)

1x porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 2

2x portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro

2x portas USB 3.2 Gen 1 disponíveis através do conector USB interno

2x portas USB 2.0/1.1 no painel traseiro

Chipset + Hub USB 3.2 Gen 1

4x portas USB 3.2 Gen 1 no painel traseiro

Chipset + Hub USB 2.0

4x portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S Internos

1x Conector de alimentação principal ATX de 24 pinos

1x Conector de alimentação ATX 12V de 8 pinos

1x conector de alimentação ATX 12V de 4 pinos

1x header do ventilador da CPU

1x header do ventilador da CPU de refrigeração a água

4x headers do ventilador do sistema

2x cabeçotes de bomba de resfriamento de água/ventilador do sistema

2x headers de faixa de LED endereçáveis

2x headers de faixa de LED RGB

5x M.2 Socket 3 conectores

4x conectores SATA 6Gb/s

1x header do painel frontal

1x header de áudio do painel frontal

1x header USB Type-C, com suporte para USB 3.2 Gen 2x2

1x header USB 3.2 Gen 1

2x headers USB 2.0/1.1

1x header de detecção de ruído

2x conectores de placa complementar Thunderbolt

1x header Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1x header de porta serial

1x botão Q-Flash Plus

1x botão de reset

1x jumper de reset

2x headers de sensor de temperatura

1x jumper CMOS claro

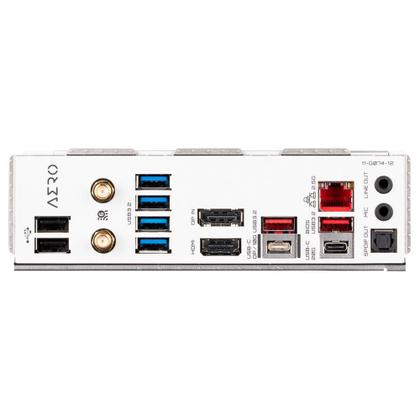

Conectores do painel traseiro

2x portas USB 2.0/1.1

2x conectores de antena SMA (2T2R)

4x portas USB 3.2 Gen 1

1x porta de entrada DisplayPort

1x porta HDMI 2.0

2x portas USB 3.2 Gen 2 tipo A (vermelhas)

1x porta USB Type-C, com suporte para USB 3.2 Gen 2x2

1x porta USB Type-C (DisplayPort), com suporte para USB 3.2 Gen 2

1x porta RJ-45

1x conector óptico de saída S/PDIF

2x conectores de áudio

Controlador de E/S

Chip controlador de E/S iTE

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

Detecção de ruído

BIOS

1x flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
