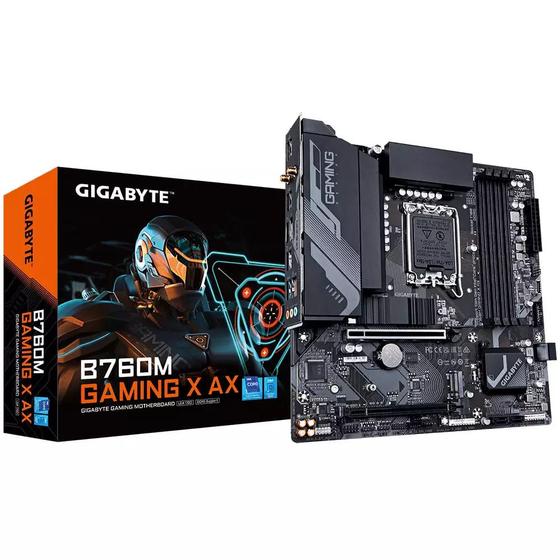

Placa Mae Gigabyte INTEL B760M Gaming X AX MATX LGA 1700 M.2 NVME WI-FI 4XDDR5 MAX. 192GB 1X DP

Especificações

Modelo: B760M GAMING X AX versão 1,10.



Especificações técnicas:

CPU

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14a, 13a e 12a gerações

O cache L3 varia com a CPU



Chipset

Chipset Intel B760 Express



Memória

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s

4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer



Gráficos integrados

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.



Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

(Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio)

Suporte para saída S/PDIF



LAN

Chip LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)



Módulo de comunicação sem fio

WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz

Bluetooth 5.3

Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)



Slots de expansão

CPU: 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)

* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset: 1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x4 (PCIEX4)



Interface de armazenamento

CPU: 1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset: 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x conectores SATA 6 Gb/s

(Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA)



USB

1 porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno

5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

1 porta USB 2.0/1.1 no painel traseiro

Chipset+2 hubs USB 2.0: 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)



Conectores internos de E/S

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçalho do ventilador da CPU

3 x conectores de ventilador do sistema

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa LED RGB

2 x conectores M.2 soquete 3

4 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho de saída S/PDIF

1 x conector USB Type-C® , com suporte para USB 3.2 Gen 2

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

2 x conectores de placa adicional Thunderbolt

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus



Conectores do painel traseiro

3 portas USB 3.2 geração 1

5 portas USB 2.0/1.1

2 x conectores de antena SMA (2T2R)

1 porta HDMI 2.0

1 x porta de exibição

1 porta RJ-45



Controlador de E/S

Chip controlador de E/S iTE



BIOS

1 flash de 256 Mbits

Uso de BIOS UEFI AMI licenciado
