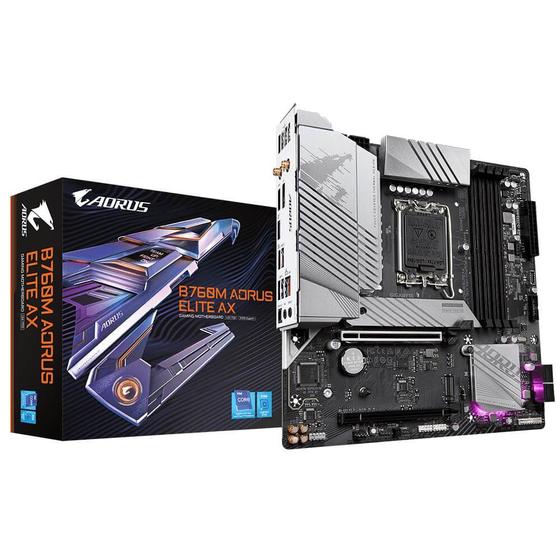

Placa Mãe Gigabyte B760M Aorus Elite AX WiFI LGA 1700 mATX DDR5 M.2

Chipset

Intel B760 Express

Formato

Micro ATX

CPU

Soquete LGA1700: suporte para processadores Intel Core, Pentium Gold e Celeron de 13a e 12a geração

*O cache L3 varia com a CPU

Memória

Suporte para DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( Módulos de memória OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s

4 x Soquetes DDR5 DIMM com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)

Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Integrados

Processador gráfico integrado-Intel HD Graphics support:

1 x Porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.0 e HDCP 2.3.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.-Suporte para saída S/PDIF

Rede

Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Wireless

Wi-Fi 6E

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Realtek Wi-Fi 6E RTL8852CE (para PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão

CPU

1 x Slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset

1 x Slot PCI Express x16, compatível com PCIe 4.0 e rodando em x4 (PCIEX4)

Suporte para a tecnologia AMD CrossFireX

Armazenamento

CPU

1 x Conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset

1 x Conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2P_SB)

4 x Conectores SATA 6Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset

1 x Porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2

1 x Porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno

1 x Porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

1 x Porta USB 3.2 Gen 1 no painel traseiro

4 x Portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Chipset + Hub USB 3.2 Gen 1

4 x Portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + Hub USB 2.0

4 x Portas USB 2.0/1.1 no painel traseiro

Conectores de internos

1 x Conector de alimentação principal ATX de 24 pinos

1 x Conector de alimentação ATX 12V de 8 pinos

1 x Conector de alimentação ATX 12V de 4 pinos

1 x Conector da ventoinha da CPU

3 x Conectores da ventoinha do sistema

2 x Conectores de faixa de LED endereçáveis

2 x Conectores de faixa de LED RGB

2 x Conectores M.2 Socket 3

4 x Conectores SATA 6Gb/s

1 x Conector do painel frontal

1 x Conector de áudio do painel frontal

1 x Conector USB Type-C, com suporte para USB 3.2 Gen 2

1 x Conector USB 3.2 Gen 1

2 x Conectores USB 2.0/1.1

2 x Conectores de placa complementar Thunderbolt

1 x Conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x Botão Q-Flash Plus

1 x Botão de reset

1 x Jumper de reset

1 x Jumper CMOS claro

Painel Traseiro

2 x Conectores de antena SMA (2T2R)

1 x Porta USB Type-C, com suporte para USB 3.2 Gen 2x2

1 x Porta USB 3.2 Gen 2 tipo A (vermelha)

3 x Portas USB 3.2 Gen 1

4 x Portas USB 2.0/1.1

1 x Porta HDMI

1 x DisplayPort

1 x Porta RJ-45

1 x Conector óptico de saída S/PDIF

2 x Conectores de áudio

Controlador de E/S

Chip Controlador iTE I/O

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade da ventoinha

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha da ventoinha

Controle de velocidade da ventoinha

Se a função de controle de velocidade da ventoinha é suportada dependerá do cooler que você instalar.

Bios

1 flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Dimensões

24,4 cm x 24,4 cm
