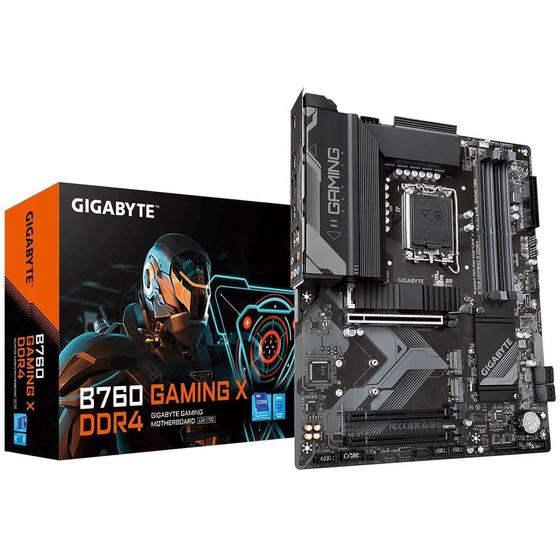

Placa Mãe Gigabyte B760 Gaming X DDR4 ATX LGA 1700 DDR4 HDMI DP M.2 USB 3.2

Especificações Placa Mãe ATX B760 Gaming X DDR4 Gigabyte

CPU

Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14a, 13a e 12a gerações

O cache L3 varia com a CPU

(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset

Chipset Intel B760 Express

Memória

Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 módulos de memória MT/s

4 soquetes DDR DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer

Suporte para módulos de memória Extreme Memory Profile (XMP)

(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos integrados

Suporte para processador gráfico integrado - Intel HD Graphics:

1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para versão DisplayPort 1.2 e HDCP 2.3

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

Suporte para saída S/PDIF

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Slots de expansão

CPU:

1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)

* O slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

2 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento

CPU:

1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

2 x conectores M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)

4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

Conectores internos de E/S

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x cabeçalho do ventilador da CPU

1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água

3 x conectores de ventilador do sistema

1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa LED RGB

3 conectores de soquete M.2 3

4 x conectores SATA 6 Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho de saída S/PDIF

1 x conector USB Type-C, com suporte para USB 3.2 Gen 2

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus

1 x botão de reinicialização

1 x jumper de redefinição

1 x jumper CMOS claro

Conectores do painel traseiro

1 x porta USB 3.2 Gen 2 Tipo A (vermelha)

2 x portas USB 3.2 Gen 1

5 portas USB 2.0/1.1

1 x porta de exibição

1 x porta HDMI

1 porta RJ-45

6 x tomadas de áudio

Controlador de E/S

Chip controlador de E/S iTE

Monitoramento de H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS

1 flash de 256 Mbits

Uso de BIOS UEFI AMI licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q Flash

Suporte para Q-Flash Plus

Software empacotado

Norton Internet Security ( versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma ATX
