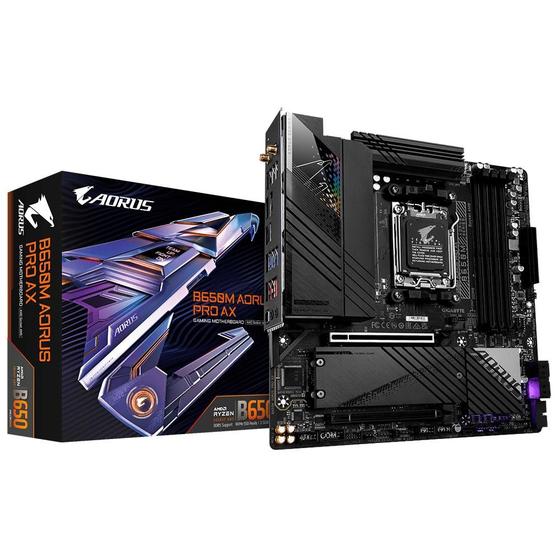

Placa Mae Gigabyte AMD (AM5) DDR5 Micro ATX B650M Aorus PRO AX 1.2

CPU
AMD Socket AM5, suporte para: Processadores AMD Ryzen Série 7000 / Ryzen 8000
(Consulte "Lista de suporte de CPU" para obter mais informações.)
Chipset
AMD B650
Memória
Suporte para DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200( OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 módulos de memória MT/s
4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO) e Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)
Gráficos a bordo
Processador gráfico integrado:
1 x DisplayPort, suportando uma resolução máxima de 3840x2160@144 Hz
* Suporte para versão DisplayPort 1.4 e HDR.
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF
LAN
Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Módulo de comunicação sem fio
AMD Wi-Fi 6E RZ616 (MT7922A22M) (para PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.2
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
Intel Wi-Fi 6E AX210 (para PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
Bluetooth 5.3
Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de Expansão
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4)
Interface de armazenamento
CPU:
1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 PCIe 5.0* suporte para SSD x4/x2) (M2A_CPU)
* O suporte real pode variar de acordo com a CPU.
1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2B_CPU)
Chipset:
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe
Suporte a RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
USB
CPU:
1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2
2 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
CPU + hub USB 2.0:
4 portas USB 2.0/1.1 no painel traseiro
Chipset:
1 porta USB Type-C com suporte para USB 3.2 Gen 2x2, disponível através do conector USB interno
3 portas USB 3.2 Gen 1 (1 porta no painel traseiro, 2 portas disponíveis através do conector USB interno)
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset+Hub USB 3.2 Gen 1:
4 portas USB 3.2 Gen 1 no painel traseiro
Conectores Internos I/O
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçote de ventilador de CPU de resfriamento de água
3 x conectores de ventilador do sistema
1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água
2 x cabeçalhos de faixa de LED endereçáveis
2 x cabeçalhos de faixa LED RGB
1 x faixa de LED para cooler de CPU/cabeçalho de faixa de LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x conector USB Type-C , com suporte para USB 3.2 Gen 2x2
1 x conector USB 3.2 Gen 1
2 x conectores USB 2.0/1.1
1 x cabeçalho de porta serial
1 x conector de placa adicional THB_U4
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x botão de reinicialização
1 x jumper de redefinição
1 x jumper CMOS claro
Conectores Painel Traseiro
1 x botão Q-Flash Plus
2 x conectores de antena SMA (2T2R)
1 x porta de exibição
1 x porta HDMI
1 x porta USB Type-C , com suporte para USB 3.2 Gen 2
2 portas USB 3.2 Gen 2 Tipo A (vermelhas)
5 portas USB 3.2 Gen 1
4 portas USB 2.0/1.1
1 porta RJ-45
1 x conector de saída óptica S/PDIF
2 x tomadas de áudio
Controlador E/S
Chip controlador de E/S iTE
Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.
BIOS
1 flash de 256 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Exclusivas
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus
Pacote de software
Norton Internet Security ( versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema Operacional
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
Fator de forma
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
