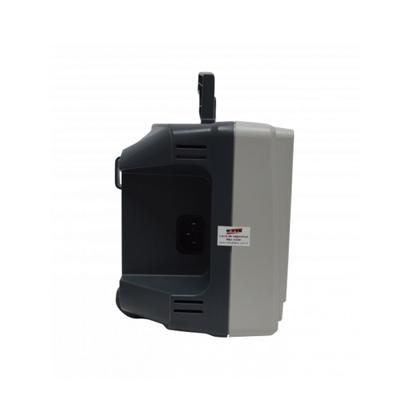

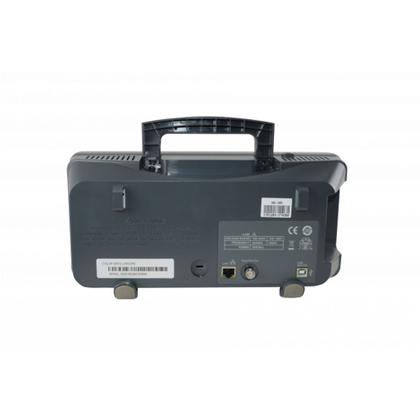

Osciloscópio Digital Largura Banda 200Mhz 32 Kpts Taxa Amostragem 500Msa/s 2 Canais Usb Portátil Od-285 Instrutherm

OSCILOSCÓPIO DIGITAL USB 2 CANAIS 200MHZ 32 KPTS, TAXA DE AMOSTRAGEM: 500MSA/S MOD.OD-285

DESCRIÇÃO:

Osciloscópio digital usb 2 canais 200mhz 32 kpts, taxa de amostragem: 500msa/s mod.od-285

APLICAÇÕES:

Desenvolvimento e teste em circuítos eletrônicos.

Visualização instantâneas de sinais.

Testes em laboratórios e indústrias.

Medição e controle indústrial

Área de serviços e manutenção

ESPECIFICAÇÕES TÉCNICAS:

Display: LCD Tela Plana 5,7" TFT (colorido)

Resolução: 480 x 234

CATII (400V)

Largura de banda: 200MHz

Canais: 2CH + 1EXT (Trig)

Taxa de amostragem em tempo real: 500MSa/s.

Taxa de amostragem equivalente: 50GSa/s

Capacidade de memória: 32 Kpts.

Tempo de subida: < 1,8ns

Impedância de entrada: 1M? || 16pF.

Base de tempo: 2.5ns/div - 50s/div. Scan: 100ms-50s/div.

Sensibilidade vertical: 2mV a 10v/Div.

Resolução vertical: 8 bit

Fontes de disparo (Trigger): CH1, CH2, EXT, EXT/5, AC Line

Tipos de disparo (Trigger): Limite, pulso, vídeo, rampa, alternativo

Operações matemáticas: +, - , * , / , FFT, inversão.

Filtro digital: Passa alta, Passa baixa, Passa banda, Parada de banda.

Voltagem máxima de entrada: 400V Vpp.

Armazenagem interna: 2 grupos de referência de formas de ondas, 20 grupos de configurações, 20 grupos de formas de ondas.

Armazenagem externa: Imagens, documentos CSV, arquivo de formas de ondas e arquivos de configurações.

Idiomas: Português, Inglês, Frânces, Alemão, Russo, Espanhol, Chinês simplificado, Chinês tradiciopnal, Japonês Coreano, Italiano e Árabe.

Interface: USB Host, USB Device, RS-232, Pass/Fail

Alimentação: AC 100-240V 45 Hz a 440Hz, 50VA Max.

ACESSÓRIOS FORNECIDOS:

Manual de Instruções

Par de ponta para teste

Cabo USB

Cabo de alimentação

Software
