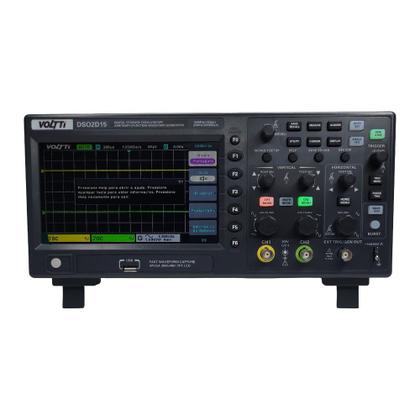

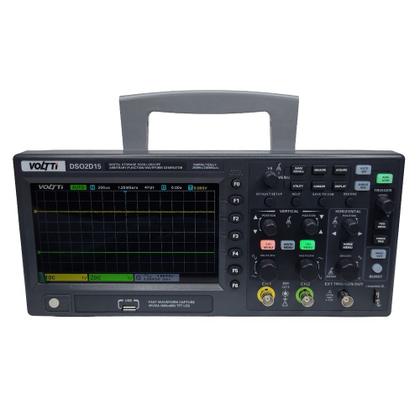

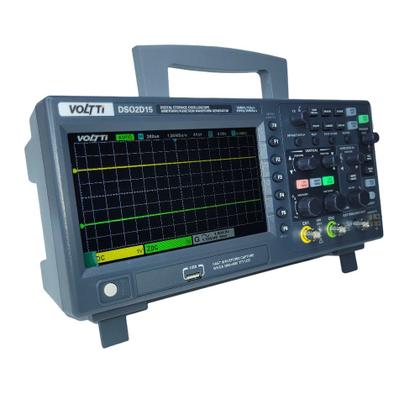

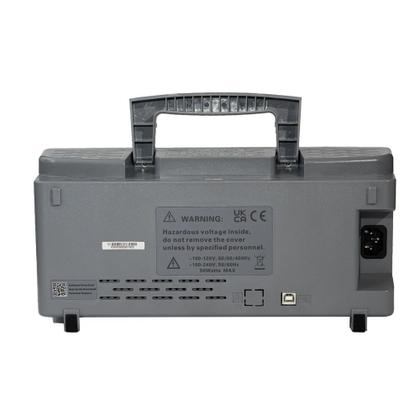

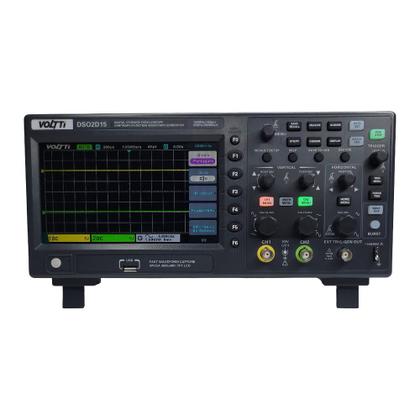

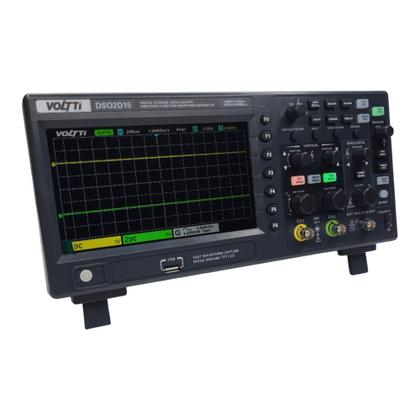

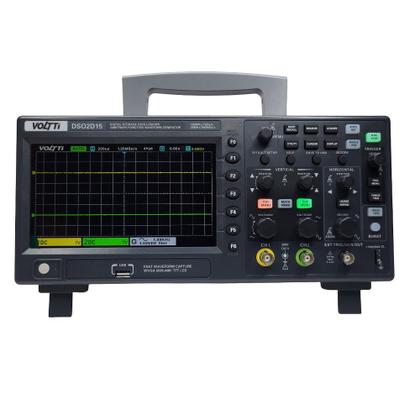

Osciloscópio Digital de Bancada 150MHz 1GSa 2 canais com Gerador de Sinais Voltti DSO2D15

Equipamento 2 em 1. Osciloscópio Digital Voltti DSO2D15 com 2 canais, largura de banda de 150 MHz e taxa de amostragem de 1GSa/s, profundidade de memória de 8 Mpts e com gerador de funções de ondas arbitrárias integrado de até 25 MHz. Além de várias opções de trigger avançado e inúmeras medições automáticas, tem função de decodificações de barramentos seriais (serial decode) e suporte para comandos SCPI.

Principais características:

• Modelo: DSO2D15
• Taxa de amostragem: 1 GSa/s
• Largura de banda: 150 MHz
• Canais: 2 canais
• Profundidade de memória: 8 Mpts
• Faixa de sensibilidade vertical: 2 mV/div à 10 V/div
• Resolução vertical: 8 bits
• Acoplamento de entrada: AC, DC e GND
• Impedância de entrada: 1 Mohm ± 2% // 20 pF ± 3pF
• Fatores de atenuação de ponta de prova suportados: 1X, 10X, 100X, 1000X
• Tensão de entrada máxima: 300 Vrms (com ponta de prova em 10x) / CAT II 300V
• Interpolação: Sen (x)/x
• Faixa de sensibilidade Horizontal: 2 ns/div à 100 s/div
• Tempo de subida: 3.5 ns
• Modos de base de tempo: Y-T, X-Y, Rolagem
• Funções matemáticas: +, -, *, /, FFT
• FFT: Janelas Retangular, Hanning, Hamming, Blackman, Bartlett, Flatop.
• Tipos de trigger: Borda, Largura de Pulso, Video, Rampa, Overtime, Janela, Padrão, Intervalo, Under Amp, UART, LIN, CAN, SPI, IIC (I2C).
• Modos de disparo: Auto, Normal, Simples
• Medições Automáticas: frequência, período, média, pico-a-pico, RMS, mínimo, máximo, tempo de subida, tempo de descida, largura +, largura -, base, topo, meio, amplitude, overshoot, preshoot, diferença de fase borda de subida, diferença de fase borda de descida, ciclo de trabalho+, ciclo de trabalho-, período médio, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Conectividade: porta USB host que permite armazenar dados em um dispositivo USB (pendrive, cartão SD, etc.) e fácil atualização de firmware e porta USB device para conexão com o PC.
• Salva forma de onda em formato .CSV ou imagem .BMP

Principais características do Gerador de Função:

• Número de canais: 1
• Tipos de ondas de saída: senoidal, quadrada, rampa, exponencial, ruído, DC, arbitrária.
• Frequencia máxima: 25 MHz (senoide e arbitrária), 10 MHz (quadrada), 1 MHz (rampa), 5 MHz (exponencial)
• Taxa de amostragem: 200 MSa/s
• Resolução vertical: 12 bits
• Resolução de frequência: 1 uHz
• Profundidade: 4 KSa
• Impedância de saída: 50 ohms
• Tensão de saída: 0.5 mVpp à 3.5 Vpp (50ohms) / 10 mV à 7 Vpp (alta impedância)
• Corrente máxima de saída: 50 mA

Outras características:

• Tela: TFT de 7" e 16M cores (24bit)
• Resolução da tela: 800x480 pixels
• Idioma da interface: português
• Alimentação: 120-240 Vac, 45 Hz à 66 Hz, CAT II
• Consumo de energia: < 30 W
• Dimensões: 318 mm x 110 mm x 150 mm
• Peso aproximado: 1,9 kg

Itens inclusos:

• 01 Osciloscópio Voltti DSO2D15
• 02 Pontas de prova x1/x10
• 02 Cabos coaxial BNC/garras jacaré
• 01 Cabo de energia de 3 pinos padrão brasileiro
• 01 Cabo USB
