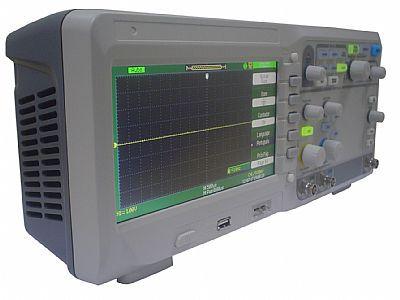

Osciloscópio digital de 300mhz - 2 canais 2gs/s mod. od-290 - INSTRUTHERM

OSCILOSCÓPIO DIGITAL DE 300MHZ - 2 CANAIS 2GS/S MOD. OD-290

DESCRIÇÃO:

Osciloscópio digital de 300mhz - 2 canais 2gs/s mod. od-290

APLICAÇÕES:

Desenvolvimento e teste em circuitos eletrônicos.

Visualização instantâneas de sinais.

Testes em laboratórios e indústrias.

Medição e controle industrial

Área de serviços e manutenção

ESPECIFICAÇÕES TÉCNICAS:

Display de LCD TFT de 7" COLORIDO

Largura de banda: 300MHz

Canais: 2CH + 1EXT (Trig)

Taxa de amostragem em tempo real: 1GSa/s (cada canal). 2GSa/s (meio canal).

Taxa de amostragem equivalente: 50GSa/s

Capacidade de memória: 24 Kpts

Tempo de subida: < 1.7ns

Impedância de entrada: 1M? || 13pF, 50?

Base de tempo: 1.0ns/div - 50s/div.

Sensibilidade vertical: 2mV a 5v/Div.

Resolução vertical: 8 bit

Fontes de disparo (Trigger): CH1, CH2, CH3, CH4, EXT, EXT/5, AC Line

Tipos de disparo (Trigger): Limite, pulso, vídeo, rampa, alternativo

Operações matemáticas: +, - , * , / , FFT, inversão.

Filtro digital: Passa alta, Passa baixa, Passa banda, Parada de banda.

Voltagem máxima de entrada: 400V Vpp.

Armazenagem interna: 4 grupos de referência de formas de ondas, 20 grupos de configurações, 20 grupos de formas de ondas.

Armazenagem externa: Imagens, documentos CSV, arquivo de formas de ondas e arquivos de configurações.

Idiomas: Português, Inglês, Francês, Alemão, Russo, Espanhol, Chinês simplificado, Chinês tradicional, Japonês Coreano, Italiano e Árabe.

Interface: USB Host, USB Device, LAN, Pass/Fail

Alimentação: AC 100-240V 45 Hz a 440Hz, 50VA Max.

ACESSÓRIOS FORNECIDOS:

Manual de Instruções

1 - Par de ponta para teste

1 - Cabo USB

1 - Cabo de alimentação

Software
