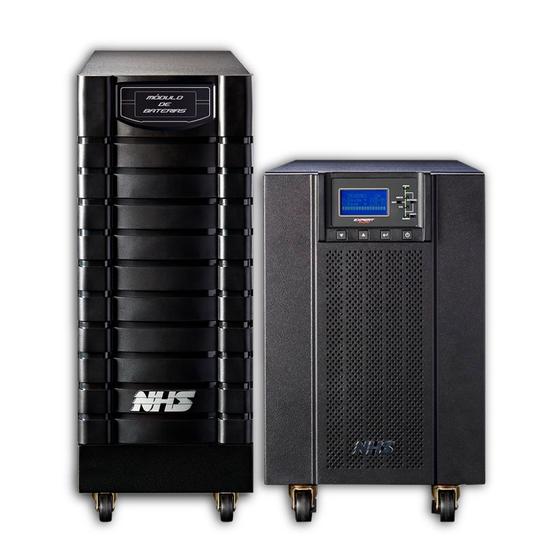

Nobreak NHS Expert On Line 12000VA Entrada 220V (Monofásico) Saída 120V (ou 220v 110V + 110V - Bifásico) Eth / USB + Módulo de Bateria 20x17Ah - 92.D4.120050 - Nobreak controlado por DSP (Processador Digital de Sinais ) - Tecnologia On Line dupla conversão; - Isolação galvânica entre a entrada e a saída (utiliza transformador isolador); - Correção de fator de potência ativo e unitário para carga linear ou carga não linear; - Forma de onda senoidal pura e com controle digital; - Auto teste para verificação das condições iniciais do equipamento; - Sinalização visual com Display LCD (4 linhas) com acesso a menu de configurações através de teclas de comando com todas as informações das condições do equipamento, da bateria, do inversor, do bypass, do consumo de carga, da temperatura interna e da rede elétrica; - Sinalização via sinótico dos estados da rede, retificador, bateria, inversor, saída, bypass e proteção; - Sinalização auditiva com aviso de desligamento por proteções e sobrecarga; - Paralelismo Redundante: permite a configuração de até 4 nobreaks NHS com a utilização interface CAN. - Esta característica garante alta confiabilidade e aumento da capacidade através de um sistema redundante; - Interface CAN (Controller Area Network) para configuração paralelismo, diminuindo a distorção harmônica (THD) de saída; - Distorção harmônica menor que 2% com carga linear; - Baterias seladas tipo VRLA internas (HRL); - Recarga automática da bateria mesmo com o nobreak desligado (mas conectado a rede); - Gerenciamento de bateria que avisa quando a bateria precisa ser substituída; - Corrente de carga da bateria com controle digital nos estágios de carga, equalização e flutuação; - DC Start - pode ser ligado mesmo na ausência da rede elétrica com bateria carregada; - Estabilidade na frequência de saída devido ao uso de cristal com alta precisão; - Frequência de saída do nobreak adaptável de acordo com a frequência da rede elétrica para nobreak sem paralelismo; - Chave liga/desliga temporizada para evitar desligamento acidental ; - Ventilador interno controlado de acordo com o consumo de carga e da temperatura do nobreak; - Conexão de saída através de borneiras; - Tensão de entrada nominal 220V; - Seleção de tensão de saída configurável externamente,120V (monofásico) e 220V (110V + 110V - Bifásico); - Interface de Comunicação padrão RS232 , RS485 e USB; - Interface Ethernet (SNMP) que permite via software a monitoração e configurações de parâmetros. - Concentrador de eventos que permite registrar e armazenar todas as condições do nobreak. Permite o salvamento de eventos e log em Cartão de Memória Micro SD de 4GBytes disponível no equipamento, com limite para 30 milhões de registros (14 anos típicos com registros a cada 15s); - Software de monitoração com medidas da tensão de entrada e saída, tensão das baterias, potência consumida, desligamento remoto e estado geral do nobreak; - Software de configuração que permite a configuração dos parâmetros e checagem do estado atual do nobreak; - Sinalização auditiva com aviso de desligamento por proteções e sobrecarga; - Desligamento por carga mínima em 4 horas; - Bypass automático em caso de sobrecarga, sobretemperatura ou proteção interna; Potência - Pot. nominal: 12000VA - Pot. contínua: 8400W - Pot. pico: 9240W - Pot. mínima: 168W - Fator de pot. saída: 0,7 - PFC: 0,99 Entrada - Tensão nom. entrada: 220V - Faixa de entrada: 165V-265V - Freq. entrada: 47Hz - 63Hz (modo normal) / 59,5Hz - 60,5Hz (modo paralelo) - Fase: Monofásica ou Bifásica (configurável externamente) - Conexão de entrada: Borneira Saída - Tensão nom. saída: 120V (Monofásico) ou 220V (110V + 110V - Bifásico) - Fx. tensão saída inversor: 120V ±1% ou 220V ±1% - Frequência de saída: 50Hz/60Hz (modo normal) - 60Hz (modo paralelo) - Forma-de-onda: Senoidal - Conexão de saída: Borneira - Distorção harmônica: Carga linear <=2% (THD) - Fator de crista: 3:1 - Regulação dinâmica: <=3% - Regulação estática: <=1% - Tempo de transferência: Zero - Rend. pl. carga rede: 90% (dupla conversão) - Rend. pl. carga inversor: 90% (dupla conversão) - Grupo gerador: Permite ser ligado com gerador - Bypass: Sim Baterias - Quantidade de baterias: Sem bateria interna/Vide opções disponíveis de módulos de expansão de baterias - Tensão operação: 240V - Tipo de bateria: Chumbo ácida selada VRLA livre de manutenção e à prova de vazamento ou estacionária livre de manutenção Proteção Sobrecarga - 110% nobreak se desliga em 5min em bypass e 1,25min no modo online - 150% nobreak se desliga em 1min em bypass e 15s no modo online Curto-circuito - Nobreak se desliga na condição de curto-circuito na saída e indica no LCD frontal. Deve-se desligar e religar o nobreak Desligamento pot. mínima - Nobreak se desliga automaticamente se estiver em modo inversor por um tempo de 240min e com potência inferior a 105W para evitar descarga desnecessária da bateria Temperatura de proteção - Nobreak se desliga automaticamente por proteção interna de temperatura com indicação no LCD frontal Bateria mínima - Desligamento automático contra descarga profunda da bateria no modo inversor se a tensão de bateria atingir nível de bateria mínima Entrada - Disjuntor contra operações indevidas para tensão de entrada e saída Mais proteção - Proteção interna contra variação excessiva no barramento DC com indicação no LCD frontal; - Proteção interna de fusível de entrada ou conexão de entrada solta; - Proteção de falha na comunicação entre os DSPs internos; - Proteção de falha na carga do banco de capacitores do barramento CC interno. Sinalização Visual - Rede normal: Indicação Display "Modo Rede" - Bateria sem carga: Indicação Display "Modo Rede" com barra de bateria incompleta - Desligam. por proteção visual: Indicação Display "Desligamento por/Motivo do desligamento" - Bateria baixa:Indicação Display "Bateria Baixa" - Inversor ativo visual: Indicação Display "Modo Bateria" - Rede alta: Indicação Display "Rede Anormal" - Rede baixa: Indicação Display "Rede Anormal" - Carga mínima: Mensagem no Display: Inversor "Modo Bateria / Pot min= x min", onde x é o tempo restante para desligamento Comunicação e Gerenciamento - Tipo de conexão: USB,DB-9(RS232), RJ-45(RS485) - COMEVENT: Sim - Cartão SD: 4Gb - Histórico de eventos: Sim - Log de dados: Sim - Log de eventos: Sim - Protocolo de troca de dados: NHS,SEC 2400 - Protocolos compatíveis: NHS,SEC 2400 - Software compatível: Software de Monitoramento 3.0, Software NHS Nobreak Manager 4.0 - Acessórios inclusos: Acompanha cabo Ethernet 1,5m e cabo USB Ambiente - Temp. de funcionamento: 0 a 40°C - Umidade: 0 a 95% sem condensação - Ruído audível: Menor que 45dBA (a 1m) Módulo de Baterias 20 x 17Ah/12V - Tensão operação: 240V - Tipo de bateria: Selada VRLA livre de manutenção e à prova de vazamento - Quantidade de baterias: 20 x 17Ah/12V
