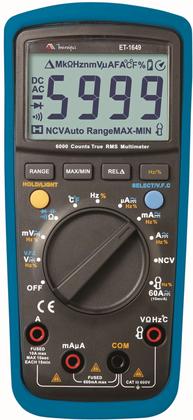

Multimetro digital minipa et-1649

Multímetro portátil, True RMS, auto range e possui display de 3 5/6 dígitos com uma estrutura original, altamente confiável e segura, assim como um display grande. O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/DC, tensão com frequência variável (VFC), resistência, diodo, continuidade, capacitância, temperatura, frequência e NCV (tensão AC sem contato).

TENSÃO DC

• Faixas: 60mV, 600mV, 6V, 60V, 1000V.

•Precisão: 60mV ±(0,7%+3D).

600mV ±(0,5%+2D).

6V ~ 1000V ±(0,7%+3D).

• Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV.

• Impedância de Entrada: 10MW.

• Máxima Tensão de Entrada: 1000V DC/750VAC RMS.

TENSÃO AC (TRUE RMS)

• Faixas: 60mV, 600mV, 6V, 60V, 750V.

V.F.C: 200V ~ 750V.

• Precisão: 60mV ~ 600mV ±(1%+3D).

6V ~ 750V ±(0,8%+3D).

V.F.C ±(4%+3D).

• Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV.

(V.F.C: 0,1/1V).

• Impedância de entrada: Aprox. 10MW.

• Máxima tensão de entrada: 750V RMS.

• Frequência de resposta: 45 ~ 1kHz.

V.F.C: 45 ~ 400Hz.

• O fator de crista em AC pode ser de até 3,0, exceto em 750V onde pode ser até 1,5.

CORRENTE DC

• Faixas: 600μA, 6000μA, 60mA, 600mA, 6A, 10A.

• Precisão: 600μA ~ 600mA ±(0,7%+2D).

6A ~ 10A ±(1% + 3D).

• Resolução: 0,1μA, 1μA, 10μA, 100μA, 1mA, 10mA.

• Proteção de Sobrecarga:

Entrada para mA: Fusível 0,2A/600V f6x32mm.

Entrada para 10A: Fusível 10A/600V f6x25mm.

CORRENTE AC (TRUE RMS)

• Faixas: 600μA, 6000μA, 60mA, 600mA, 6A, 10A.

• Precisão: 600μA ~ 600mA ±(1%+3D).

6A ~ 10A ±(1,2% + 3D).

• Resolução: 0,1μA, 1μA, 10μA, 100μA, 1mA, 10mA.

• Proteção de Sobrecarga

Entrada para mA: Fusível 0,6A/600V f6x32mm.

Entrada para 10A: Fusível 10A/250V f6x25mm.

• Frequência de resposta: 45 ~ 1kHz.

• O fator de crista em AC pode ser de até 3,0

CORRENTE AC/DC (ATRAVÉS DE GARRA)

• Faixas: 60A AC/DC.

• Precisão: 60A DC ±(1%+3D).

60AAC ±(1,2% + 3D).

• Resolução: 10mA.

• Proteção de Sobrecarga: 600V-PTC.

RESISTÊNCIA

Faixas: 600, 6k, 60k, 600k, 6M, 60MOhm.

• Precisão: 600Ohm ±(1%+2D).

6k ~ 600kOhm ±(0,8%+3D).

6MOhm ±(1,2%+3D).

600MOhm ±(1,5%+5D).

• Resolução: 0,1, 1, 10k, 100, 1k, 10kOhm.

• Proteção de Sobrecarga: 600V-PTC.

CAPACITÂNCIA

• Faixas: 10nF, 100nF, 1uF, 10uF, 100uF, 1mF, 10mF, 100mF.

• Precisão: 10nF ±(4%+10D).

100nF ~ 1mF ±(4%+5D).

10mF ~ 100mF ±(10% =2mF).

• Resolução: 1pF, 0,01nF, 0,1nF, 1nF, 0,01uF, 0,1uF, 1uF, 10uF.

• Proteção de Sobrecarga: 600V-PTC.

FREQUÊNCIA/DUTY CYCLE

• Faixas: 10 Hz ~ 10MHz / 1% ~ 99,9%

• Precisão: Frequência: ±(0,1%+4D).

Duty Cycle: Não especificado.

• Resolução: 0,001Hz ~ 0,001MHz / 0,1%.

• Amplitude de entrada: (nível DC é zero)

=100kHz: 100mVrms = a = 20Vrms

>100kHz ~ 1MHz: 200mVrms = a = 20Vrms

>1MHz: 500mVrms = a = 20Vrms

5MHz ~ 10MHz: 900mVrms = a = 20Vrms

• Duty Cycle: aplicável apenas para medidas = 100kHz.

• Proteção de Sobrecarga: 600V-PTC.

• Durante a medida de tensão ou corrente AC, caso seja necessário medir a frequência ou o duty cycle em linha viva, segue os parâmetros

de entrada:

Resposta em frequência: = 1kHz;

Tensão AC: entrada mV: = 100mV;

entrada V: = faixa x 6%;

Corrente AC: “a” é a faixa de entrada

faixas 6mA, 600mA, 10A: a = faixa x 6%;

faixas 600μA, 60mA, 6A: a = faixa x 60%.

TEMPERATURA

• Faixas: -40oC ~ 1000oC (-40oF ~ 1832oF).

• Precisão: -40oC ~ 0oC ±(3%).

0oC ~ 100oC ±(1%+3D).

101oC ~ 1000oC ±(2%+3D).

-40oF ~ 32oF ±(5%).

33oF ~ 212oF ±(1,5%+5D) .

101oC ~ 1000oC ±(2,5%+3D).

• Resolução: 1oC/1oF.

• A ponta de prova de temperatura inclusa pode ser usada somente nas temperaturas menores que 230oC/446°F.

• Proteção de Sobrecarga: 600V-PTC.

TESTE DE CONTINUIDADE

• Faixa:

• Resolução: 0,1W.

• Acima de 150O, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência =10O).

• Proteção de Sobrecarga: 600V-PTC.

TESTE DE DIODO

• Faixa:

• Resolução: 1mV.

• Tensão de circuito aberto por volta de 3,2V. O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.

• Proteção de Sobrecarga: 600V-PTC.

ACESSÓRIOS

1. Manual de Instruções (1 peça).

2. Pontas de Prova (1 par).

3. Termopar Tipo K (1 peça).

4. Bateria 1,5V (2 peças).
