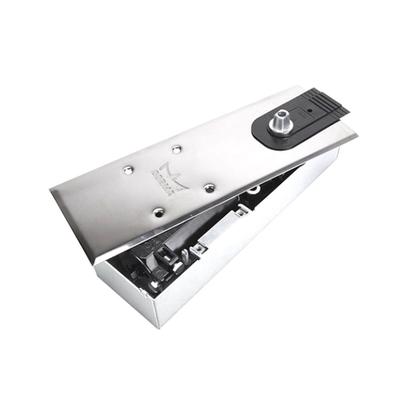

Mola De Piso Com Espelho de Inox pra Porta De Vidro BTS 75R Dorma

Desicon Ferragens

A Mola De Piso pra Porta De Vidro BTS 75R Dorma é utilizada para fechamento automático da porta de forma suavemente e sem ruídos. Como mantém a porta fechada, ajuda a eliminar as correntes de ar e isolar o ambiente.
possui o sistema “Back Check” (Amortecimento Mecânico da abertura), que é internacionalmente reconhecido e aprovado por ser um produto compacto para as três diferentes potências, permitindo controle hidráulico total a partir de 180o (ângulo de abertura da porta) e o travamento de porta em 90°.

Dados Técnicos:
Marca: Dorma
Referência: 902.75.21500
Material: Aço para maior Durabilidade e Segurança.
Acabamento: Inox
Peso: 3.385 Kg
Durável e resistente
Alta performance.
Peso máximo da porta: 180 Kg

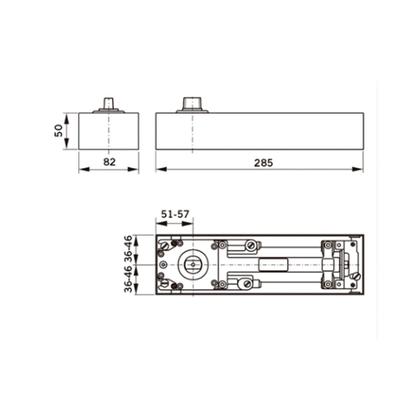

Dimensões Caixa (C x L x A): 275 mm x 83 mm x 50 mm;
Dimensões do Espelho (C x L): 290 mm x 110 mm.

Para que serve a Mola De Piso pra Porta De Vidro BTS 75R Dorma: Resistente e sólida, a DORMA BTS 75R adapta-se a portas com peso de até 180 kg e largura de até 1.250 mm.
Sua multiplicidade de funções, durabilidade e avançada tecnologia garantem um produto de qualidade inigualável.

Como instalar:

Primeiro Passo: Recorte o piso conforme as indicações do desenho na parte da capa protetora da mola. Marque o tamanho correto e cimente a capa protetora da mola, conforme o desenho;

Segundo Passo: Coloque a mola (dentro da capa) deve ser montado conforme as instruções. Para desmontá-la ou troca-la basta fazer o mesmo processo;

Terceiro Passo: Faça a fixação da mola com seu parafusos de fixação e deixe a mola lubrificada para maior durabilidade;

Quarto Passo: Coloque a parte plástica de ajuste na parte inferior no encaixe do eixo em seguida prenda o mesmo;

Quinto Passo: Verifique o seguinte: Após a colocação da porta, verifique se está tudo correto com a regulagem da altura e velocidade da mola/porta;

Sexto Passo: Estando tudo correto você coloca a Espelho de Aço escovado que será o seu acabamento final e a parafuse.

Pronto, sua Mola de piso funcional e bonita com nossos acessórios!


Medidas do Produto:

Altura: 50 mm
Largura: 80 mm
Profundidade: 275 mm

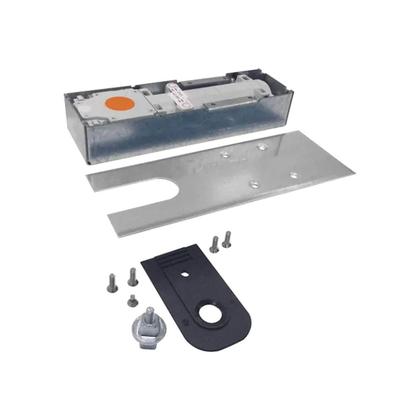

Conteúdo da embalagem:

1x Manual de Instalação,
1x Mola,
1x Parafuso Sextavado,
1x Eixo Santa Marina
5x Parafusos Philips para instalação,
1x Capa Protetora da Mola.
1x Espelho em Aço Polido
2x Adesivo EMPURRE/EMPUJE (Português e Espanhol)

Observação: A Mola De Piso pra Porta De Vidro BTS 75R Dorma sempre deve ser instalada com as válvulas viradas para o lado das dobradiças da porta.

- Cores: Prata, Preto ou Branco.

- Fácil instalação

- Reversível para portas direita ou esquerda

- Não requer ferramentas especiais

- Pode ser instalada na porta ou no batente

- Fecha a porta sozinha, suavemente e sem ruídos

- Mantém a porta fechada

- Elimina correntes de ar

- Isolamento de ambientes

- Economia de energia

- Evita a propagação de ruídos e odores indesejáveis

- Permite manter a porta aberta em qualquer ângulo de 0o a 180o

- Não necessita de outro complemento ou acessório.

- Indicada: Para portas ou portões de até 85 cm de largura.

*** Imagens meramente ilustrativas ***

Agradecemos a sua vista e estamos à disposição!
