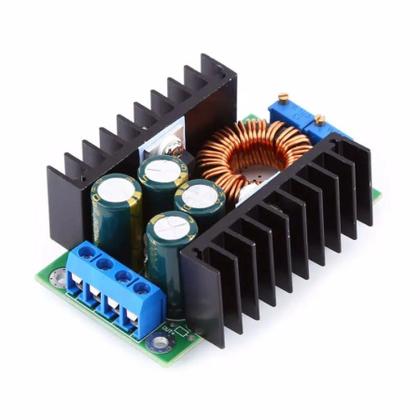

Modulo xl4016 12a buck 300w

Aplicações:

Driver para LED de Potência
Carga de Baterias de Litio ou chumbo
Fonte de alimentação pra utilização em veículos
Fonte para sistemas de baixa tensão
Carregar baterias de 6V, 12V, 14V, 24V battery charge.

Especificações:

Controlador XL4016
Saída com corrente constante e tensão constante
Tensão de entrada entre 7 e 32VDC
Tensão de saída ajustável entre 0,8 e 28V
Corrente constante ajustável de 0,2 à 8A (Para correntes que causam aquecimento acima de 65oC, utilize refrigeração forçada)
Capacidade da potência de saída de até 300W
Eficiência de conversão acima de 95%
Chaveamento em 300KHz
Proteção contra curto de saída por corrente constante
Sem proteção para inversão de polaridade na entrada
Típico Consumo de corrente sem carga 20mA
Regulação de carga ± 1% ( constante )
Regulação de tensão ± 1%
Velocidade de resposta 5% 200uS
Temperatura de trabalho entre -40 °C à +85 °C
Possui indicador LED indicador de cor dupla: Luz indicadora vermelha indica sistema em carga -- Luz verde indica
Sistema totalmente carregado (sem carga verde)
Dimensões aproximadas de 65 x 47 x 22mm

Ajuste de corrente:

Após a tensão de saída ajustada para o nível desejado, gire o trimpot de corrente (Conforme figura 5) no sentido anti -horáio até chegar ao final do curso.

Depois conecte a carga na saída do conversor e com a ajuda de um amperímetro, gire o trimpot até encontrar o valor de corrente desejada.
Se não deseja utilizar limite de corrente, gire todo o trimpot na posição horária.
