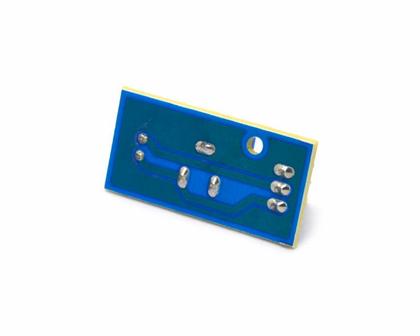

Módulo Sensor de Temperatura com NTC - GBK Robotics - P10 - GC-105

Esse módulo contempla um sensor de temperatura do tipo termistor NTC de 10K, que retorna a temperatura ambiente sob a forma de um valor de resistência, o qual é então usado para alterar Vcc (5V), onde essa alteração medida na tensão é convertida através de um pino de entrada analógica para a temperatura correspondente.

Especificações do Termistor:

Termistor NTC de 10K;
Tamanho: 3mm;
Faixa de operação: -55 a 125°C;
Precisão: ~1,5°C.

Exemplo de ligação:

Conexões: O módulo pode ser conectado ao Arduino ligando-se o pino positivo (Vcc) no 5V, o pino negativo no GND e o pino Sinal em um pino analógico por exemplo, dessa forma será possível realizar a leitura do sinal analógico no pino Sinal. Assim, quando o termistor registrar uma alteração de resistência, será possível medir o nível de entrada no pino Sinal. Em alguns casos pode ser necessária uma calibração.
