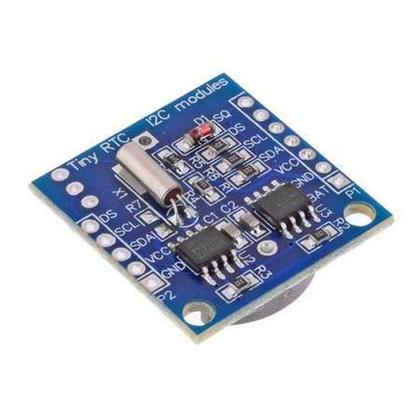

Módulo Relógio RTC DS1307 - Para Arduino - Eletronica Castro

O RTC DS1307 é um módulo de relógio de tempo real (Real Time Clock) que permite o controle preciso de data e hora em projetos eletrônicos. Com ele, é possível obter informações como segundos, minutos, horas, dia da semana, data, mês e ano. Além disso, o módulo possui uma memória SRAM integrada de 56 bytes, útil para armazenar pequenos dados, mesmo em caso de queda de energia, graças à bateria backup.

Este módulo detecta falhas de energia automaticamente e aciona a bateria de backup para manter a contagem de tempo precisa e evitar a perda de dados. A comunicação é realizada através do protocolo I2C, tornando sua integração com microcontroladores como o Arduino rápida e simples. Ele também oferece correções automáticas para meses com menos de 31 dias e para anos bissextos, além de operar em formatos de 12 ou 24 horas, conforme a necessidade.

Especificações Técnicas:

• Modelo: DS1307
• Tensão de operação: 5V DC
• Protocolo de comunicação: I2C (2 fios)
• Memória SRAM: 56 bytes
• Função calendário: Completo (automático para anos bissextos e meses com menos de 31 dias)
• Formato de hora: 12 horas ou 24 horas
• Bateria backup: CR2032 (não inclusa)
• Dimensões: 27mm x 28mm

Vantagens:

• Detecção de falha de energia: Troca automática para bateria em caso de queda de energia, garantindo a preservação dos dados.
• Comunicação simples: Via protocolo I2C, facilitando a integração com Arduino e outros microcontroladores.
• Alta precisão: Mantém a contagem de tempo exata mesmo em longos períodos sem alimentação.
• Correção automática de datas: Meses com menos de 31 dias e anos bissextos são geridos automaticamente.

Aplicações:

• Relógios e despertadores eletrônicos
• Registro de data e hora em sistemas de controle
• Projetos de automação que exigem monitoramento de tempo
• Equipamentos que precisam manter o tempo mesmo com falhas de energia
