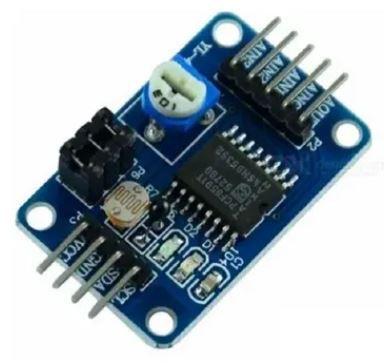

Módulo digital analógico/analógico digital PCF8591 - G.N.

Descrição:

- O Expansor Conversor AD / DA PCF8591 é um módulo eletrônico muito eficiente, capaz de fazer a conversão dos pinos analógicos para digitais, permitindo a expansão dos mesmos de formas prática e rápida. Também é capaz de fazer a conversão de modo inverso, ou seja, permite converter sinais digitais em analógico (com ganho).

- Integrado ao Módulo Expansor Conversor AD / DA PCF8591 encontra-se um sensor de luminosidade do tipo LDR (Resistor Dependente de Luz, um Sensor de temperatura COM termistor do tipo NTC e um potenciômetro, os quais podem ser utilizados para as mais diversas finalidades em projetos eletrônicos.

- O Expansor Conversor AD / DA PCF8591 é amplamente mais utilizado em projetos que demandam maior número de portas analógicas do que as disponíveis, vindo a permitir a integração com maior número de sensores eletrônicos.

- Entre as portas aparecem: AIN0 entrada analógica 0, AIN1 entrada analógica 1, AIN2 entrada analógica 2, AIN3 entrada analógica 3 e AOUT saída analógica, contando com uma série de jumpers para ativação do sensores e do potenciômetro integrado na placa, os quais apresentam-se da seguinte forma: P4 - seleciona termistor na entrada analógica 1, P5 - seleciona LDR na entrada analógica 2 e P6 - seleciona o potenciômetro (0 - 5V) na entrada analógica 3.

- Uma informação importante a ser observada na utilização do Expansor Conversor AD / DA PCF8591 é que para evitar curtos na placa, quando os jumpers estiverem no modo fechado, não pode-se conectar nenhum sinal de tensão na respectiva porta analógica, onde a entrada 3 exige maior cuidado, já que o potenciômetro já possui sinal de tensão.

CARACTERÍSTICAS:

- Expansor Conversor AD / DA PCF8591;
- Expansor AD / DA;
- Conversor AD / DA;
- Conversor Analógico Digital;
- Conversor Digital Analógico;
- Sensor de temperatura integrado;
- Sensor de Luz LDR integrado;
- LEDs de status;
- Ideal para projetos que demandam maior número de portas analógicas;
- Acompanha 4 jumpers fêmea x fêmea;
- Datasheet PCF8591: Download AQUI.

ESPECIFICAÇÕES:

- Modelo: YL-40;
- CI: PCF8591;
- Tensão de Operação: 2,5V - 6V;
- Comunicação: I2C I/O;
- Entradas analógicas: 4;
- Saída analógica: 1;
- Conversão A/D: 8bits;
- Conversão D/A: com ganho;
- Comprimento do jumper: 20cm;
- Dimensões (CxLxE): ~36x23x10mm;
- Peso: 3g;
- Peso com embalagem: 9g.
