Módulo de exibição LCD Waveshare Mini de 2 polegadas para Raspberry Pi

Produto Internacional, Impostos incluídos

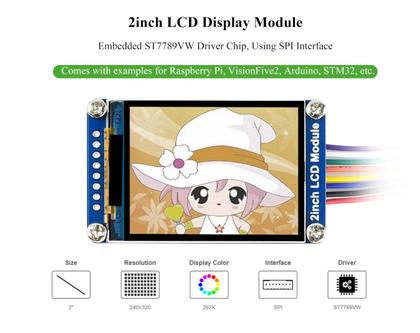

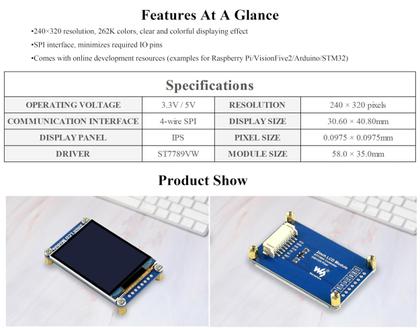

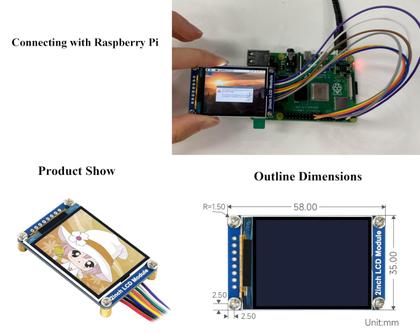

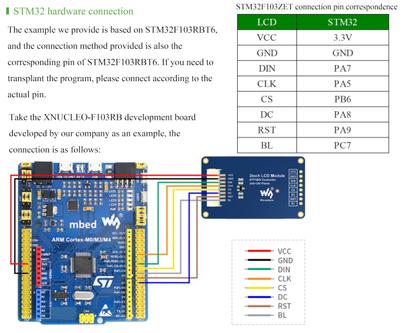

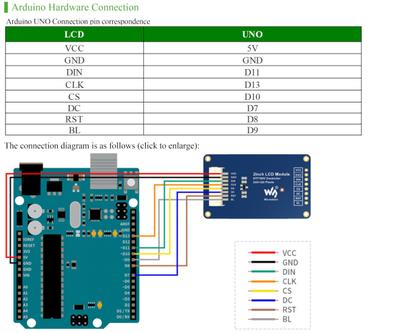

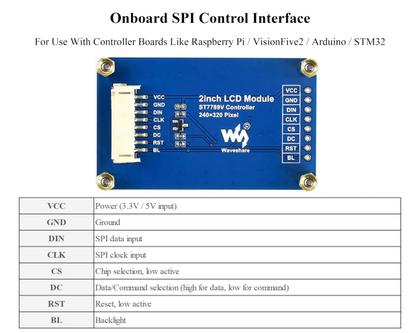

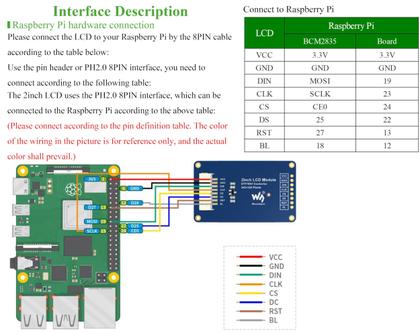

Visão geral Este é um módulo de exibição LCD geral, tela IPS, diagonal de 2 polegadas, resolução de 240 × 320, com controle embutido, comunicando via interface SPI. Como um módulo de exibição IPS de 2 polegadas com uma resolução de 240 x 320, ele usa uma interface SPI para comunicação. O LCD tem um controlador interno com funções básicas, que pode ser usado para desenhar pontos, linhas, círculos e retângulos e exibir em inglês, chinês e imagens. Oferecemos suporte completo para demos Raspberry Pi (biblioteca BCM2835, biblioteca WiringPi e demonstrações python), demonstrações STM32 e demonstrações Arduino. Especificações: Tensão operacional: 3,3 V/5 V (certifique-se de que a tensão da fonte de alimentação e a tensão lógica sejam consistentes, caso contrário, não funcionará corretamente) Interface: SPI Tipo de LCD: IPS Driver: ST7789V Resolução: 240(V) x 320 (H) RGB Tamanho da tela: 30,60 (A) x 40,80 (V) mm Tamanho do pixel: 0,0975(A) x 0,0975(V)mm Dimensão: 58 x 35 (mm) Interface VCC---Potência (entrada 3,3V/5V) GND --- terra DIN --- Entrada de dados SPI CLK --- Entrada de relógio SPI CS --- Seleção de chip, baixa atividade. DC --- Seleção de dados/comandos (alto para dados, baixo para comando). RST --- Redefinir, baixa atividade. BL---Retroiluminação LCD/Controlador. O LCD suporta formatos de cores de entrada de 12 bits, 16 bits e 18 bits por pixel, ou seja, RGB444, RGB565 e RGB666, três formatos de cores, esta demonstração usa o formato de cor RGB565, que também é um formato RGB comumente usado. Para a maioria dos controladores LCD, o modo de comunicação do controlador pode ser configurado, geralmente com uma interface paralela 8080, SPI de três fios, SPI de quatro fios e outros métodos de comunicação. Este LCD usa uma interface de comunicação SPI de quatro fios, que pode economizar muito a porta GPIO, e a velocidade de comunicação será mais rápida. Documento online/manual do usuário: //bit.ly/3TiYx7e Conteúdo da embalagem: 1 módulo LCD de 5 cm. PH2.0 20 cm x 1 - Módulo de tela LCD de 2 polegadas, tela IPS, resolução 240 × 320, interface SPI, requer GPIO mínimo para controle. - Tensão operacional: 3,3 V/5 V (certifique-se de que a tensão da fonte de alimentação e a tensão lógica sejam consistentes, caso contrário, não funcionará corretamente). - Cor da tela: RGB, cor 262K. Retroiluminação: LED - Interface: SPI. Tipo de LCD: IPS. Driver: ST7789V. Resolução: 240(V) x 320 (H) RGB. - Tamanho da tela: 30,60(A) x 40,80(V)mm. Tamanho do pixel: 0,0975(A) x 0,0975(V)mm. Dimensão: 58 x 35 (mm). - Vem com recursos de desenvolvimento online/manual do usuário: bit.ly/3TiYx7e
