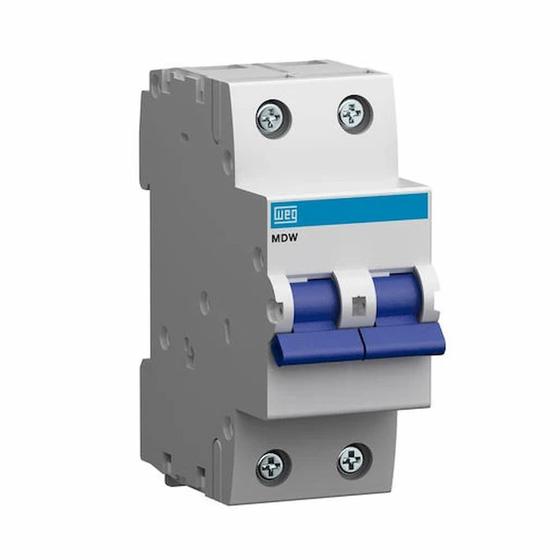

Minidisjuntor Termomagn MDW-C70-2 - WEG

Desenvolvidos para proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui correntes de 2 a 125 A (MDW) e 6 a 125 A (MDWH) e se encontram nas versões monopolar, bipolar, tripolar ou tetrapolar.Resumo das características técnicasCurva de disparo CCorrente nominal 70ANúmero de polos 2 PolosTensão de emprego 440Vca/250VccFrequência 50/60 HzCurva de disparo CCorrente nominal 70ANúmero de polos 2 PolosTensão de emprego 440Vca/250VccFrequência 50/60 HzSegurançaOs minidisjuntores MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.FlexibilidadeA linha conta ainda com bloco de contatos auxiliares, barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessórios, conforme exigência da norma NR 10. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor.Curva BO minidisjuntor de curva B tem como principal característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas.Curva CO minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas.
