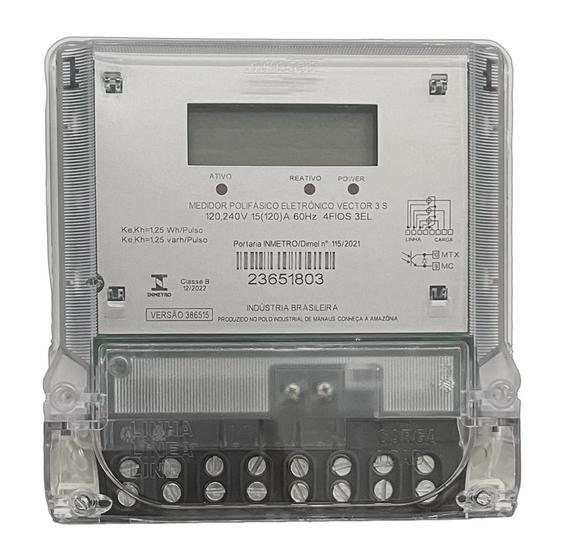

Medidor Energia Trifásico Nansen VECTOR 3 S

Ideal para separação da conta de energia em apartamentos ou casas compartilhadas;

Medidor com SELO do INMETRO mesmo utilizado pelas concessionárias;

Também pode ser utilizado para individualização interna de seus equipamentos eletroeletrônicos;

Instalação entra 3 fases + Neutro, Sai 3 fases + Neutro

Trifásico (Fase+Fase+Fase)=380V/440V - Corrente: (máx de 120A - Min 0,04A) - Bitola fio (máx 50mm)

Não pode ser zerado;

Funciona igual ao medidor da Concessionária de Energia;

Medição de energia Ativa(Kw/h).

Ao ligar o medidor, o mesmo fica alternando a medição entre o consumo Kw/H (03), energia reativa (24) e o teste de display 8888( função necessária para verificar se todos os segmentos do display estão funcionando;

Os medidores VECTOR 3 S foram desenvolvidos pela Nansen para faturamento de energia ativa em consumidores residenciais de baixa tensão (Grupo B). Possui recursos e funcionalidades voltadas para atender as exigências do mercado.

Desenvolvido com materiais de excelente qualidade, avançada tecnologia e com cuidados de ESD (Descarga Eletrostática), os medidores VECTOR 3 P A possuem elevado desempenho e confiabilidade que proporcionam estabilidade, robustez e durabilidade.

Sensor de corrente tipo SHUNT que minimiza o risco de fraude por campos magnéticos.

Componentes eletrônicos críticos como, por exemplo, o display de cristal líquido (LCD), suportam variações de temperatura (85°C) e umidade (87%UR) de acordo com as boas práticas e a norma da ABNT NBR16078.

A Nansen executa ensaios periódicos de envelhecimento a fim de monitorar constantemente a qualidade de seus produtos e garantir a vida útil de 15 anos.

Transporte e Instalação:

Os medidores VECTOR 3 S tem um design que permite, de forma simples, o manuseio, transporte e instalação nos consumidores finais.

Vantagens em relação a geração 1: Terminal gaveta que facilita a instalação e melhora a resistência de contato diminuindo o risco de sobreaquecimento.

Possui peso e dimensões reduzidas, classe B (1%), baixo consumo do circuito de potencial e corrente.

Modelo

VECTOR 3 S – medição de energia ativa e reativa – 3 elementos ( fase + fase + fase + neutro )

Os medidores cumprem com os requisitos das principais normas nacionais e internacionais:

INMETRO Portaria RTM 587/2012

ABNT NBR14519, NBR14520, NBR16078, NBR 14521, NBR 14522 e ANSI ASTM B-117 (salt spray);

IEC62052-11, IEC62053-21 e IEC62053-61.

Competitividade e Alto Desempenho

Design mecânico, utiliza materiais como o policarbonato que proporciona alta performance em condições de elevada temperatura e umidade.

Mostrador LCD

Dimensões do dígito: 6 dígitos inteiros

Dispositivo Anti-Fraude

» Solidarização por ultrassom

» Retificação de onda completa (funcionar sem neutro)

LED indicadores

» Indicação de funcionamento (padrão)

» Pulso de Energia Ativa

Características Mecânicas

Tampa principal: policarbonato

Tampa do bloco: policarbonato (curta)

Base: policarbonato + 10% fibra de vidro

Bloco: policarbonato + 20% fibra de vidro

Terminal de conexão: tipo gaveta em latão, alumínio ou aço estanhado.

Peso: 860g

Dimensões: 170,6 x 166 x 58 mm

CARACTERÍSTICAS TÉCNICAS

Tensão

Tensão nominal (VN): 120V ou 240V ou 120 e 240V

Faixa de operação: 96V a 276V (tensão fase-neutro) - Fonte linear trifásica

Corrente

Corrente nominal (IN): 15A

Corrente máxima (IMAX): 120A

Frequência

60Hz

Precisão

Classe B (1% para energia ativa )

Constantes

Ke = Kh = 1,25 Wh/pulso (800 imp/kWh) - 1,25 varh/pulso (800 imp/varh)

Tipo de Ligação

3 elementos - 4 fios

Faixa de temperatura

-10°C a 70°C

Consumo Circuito de Potencial

120V ou 240V: 2W e 10VA - 120V/240V: 2W e 15VA

Consumo Circuito de Corrente

< 0,15 VA

Tipo de Registro

Unidirecional Trifásico

Sequência de fase

ABC

Conectividade

Serial Unidirecional Assíncrona (serial PIMA )

Grandezas

Modo Normal: Energia ativa total (03) / (24) Energia reativa total; Teste do display (88)
