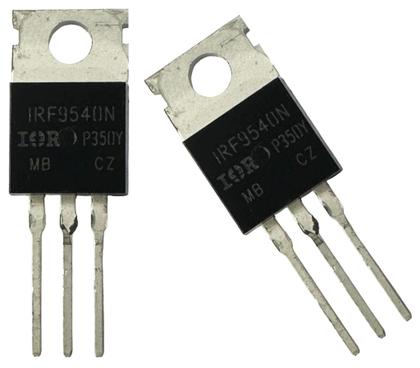

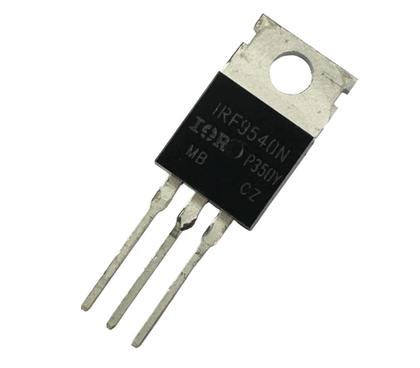

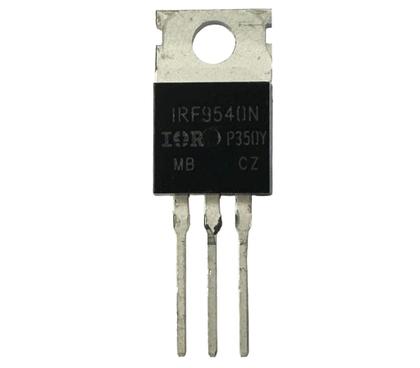

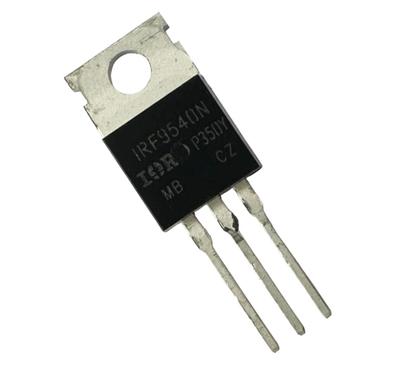

Kit 5 pçs - transistor irf9540 - irf 9540 - canal p - pnp

KIT CONTENDO 5 PEÇAS.

O IRF9540N é um MOSFET de potência do tipo P-channel, com características que o tornam adequado para diversas aplicações de comutação e controle. Aqui estão algumas especificações e características principais do IRF9540N:

1. Tipo: MOSFET de canal P.

2. Tensão de Drenagem-Fonte (Vds): -100V.

3. Corrente de Drenagem (Id): -23A (máximo).

4. Resistência de Drenagem-Fonte (Rds(on)): aproximadamente 0.117 ohms a uma tensão de porta-fonte (Vgs) de -10V.

5. Capacidade de Potência (Pd): até 140W.

6. Temperatura de Operação: de -55°C a 175°C.

Aplicações Comuns:

1. Conversores DC-DC: Devido à sua baixa resistência Rds(on) e alta corrente, é adequado para reguladores de tensão e conversores DC-DC.

2. Controle de Motor: Usado em circuitos de controle de motor, devido à sua capacidade de comutação rápida.

3. Fontes de Alimentação Comutadas: Adequado para ser usado em fontes de alimentação devido à sua eficiência.

4. Circuitos de Proteção de Carga: Utilizado para proteção e controle de cargas em diversas aplicações eletrônicas.

Vantagens:

1. Alta Eficiência: A baixa resistência de canal (Rds(on)) reduz as perdas de potência.

2. Alta Corrente de Drenagem: Pode lidar com correntes elevadas, o que é benéfico para aplicações de alta potência.

3. Robustez: Suporta altas temperaturas e tensões, tornando-o adequado para ambientes adversos.

Considerações de Projeto:

Polarização: Sendo um MOSFET de canal P, ele é acionado por uma tensão negativa de porta-fonte (Vgs).

Dissipação de Calor: Devido à alta capacidade de corrente e potência, é importante garantir uma boa dissipação de calor para evitar superaquecimento.

O IRF9540N é amplamente utilizado em várias aplicações eletrônicas devido à sua confiabilidade e eficiência em manipular altas correntes e tensões.
