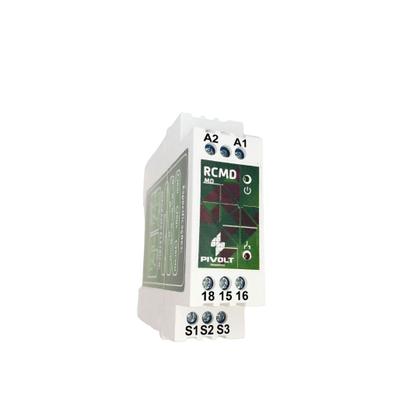

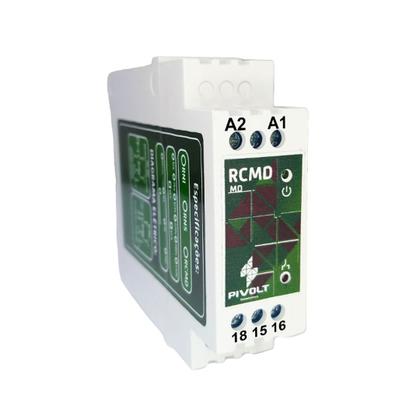

KIT 3 RELÉS DE COMANDO A DISTÂNCIA RCMD DE NÍVEL PARA CONTATORES Os relés de comando à distância PIVOLT (RCMD), foram construídos para atender várias aplicações, sempre para o controle de nível de líquidos em reservatórios através por exemplo de chave boia. Sua saída (relé de saída), poderá ser utilizada para controlar o funcionamento de contatores que por exemplo liga ou desliga um motor, uma bomba d'agua ou circuitos de segurança e proteção de circuitos elétricos de comando, entre outras aplicações.
Funcionamento conforme a aplicação desejada, determina-se a sensibilidade do funcionamento através do Knob frontal para monitorar o nível da aplicação do circuito. Os contatos do relé interno (saída) farão o trabalho determinado na configuração do modelo escolhido.

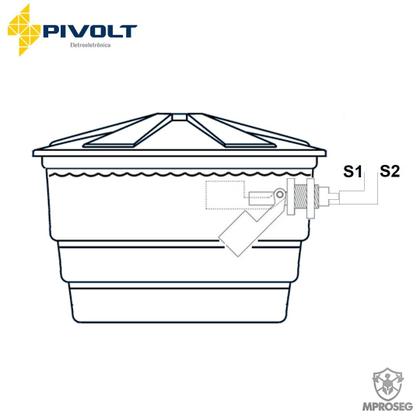

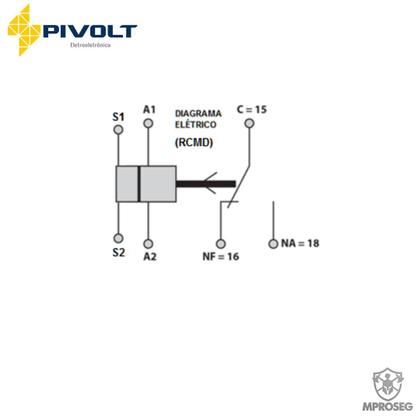

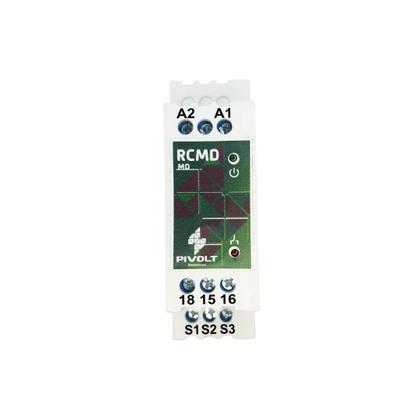

Ao alimentar os contatos A1, e A2 com a tensão indicada no produto, o relé de comando a distância está pronto para o trabalho, se S1 e S2 estão fechados os contatos da saída comutam para o trabalho (C=15/NA=18) fechado, e se S1 e S2 estão abertos os contatos de saída comutam para o repouso (C=15/NA=18) aberto. Pode-se também inverter a lógica de funcionamento utilizando os contatos do rele de saída (C=15/NF=16). S1 – CHAVE BOIA
S2 – CHAVE BOIA
O kit contém: 03 Relé de comando a distância RCMD Especificações:
Tensão de alimentação disponível : 24VAC / 127VAC / 220VAC / 380VAC / 440VAC - (50/60Hz)
Consumo: 1,7VA
Capacidade contatos: 7A / 250Vac
Saída (RCMD): 1 contato reversível (NA+NF) SPDT
Temperatura de trabalho do relé: 0 à 60oC
Sensibilidade: 0 à 100Kohms
Tempo de operação: 10ms
Vida útil mecânica: 10.000.000 operações
Caixa plástica em ABS de 1a geração

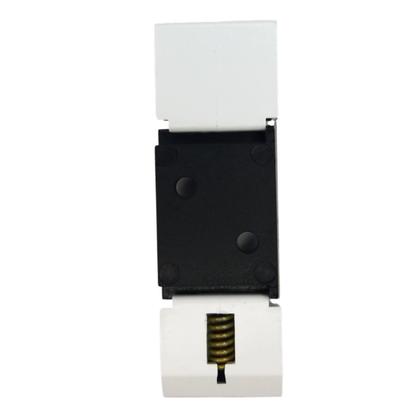

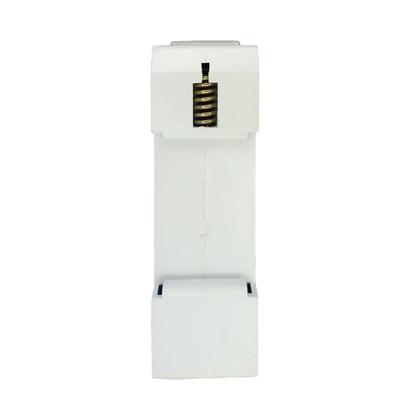

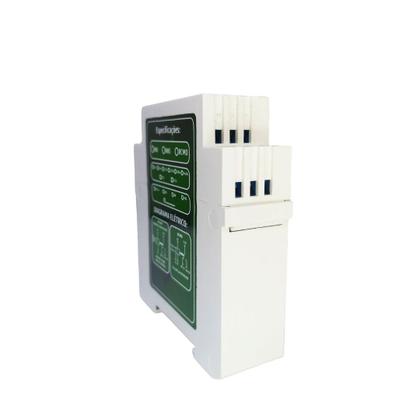

Fixação diretamente em trilho DIN 35mm
Dimensões: 22,5 x 100 x 90mm (Largura, Altura e Profundidade) Não nos responsabilizamos por montagens e instalações sem orientação técnica. Verifique limitações e orientações do produto com o fabricante, ou tire suas dúvidas conosco. Certifique-se que seus componentes e funcionalidades do produto atendem sua necessidade. IMAGEM MERAMENTE ILUSTRATIVA KIT 3 RELÉS DE COMANDO A DISTÂNCIA RCMD DE NÍVEL PARA CONTATORES DE MANEIRA RÁPIDA E SEGURA SÓ AQUI NA MPROSEG.
