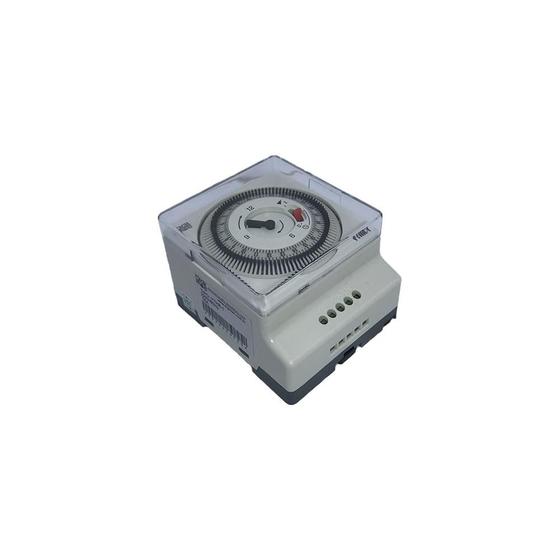

Interruptor horario eletromecanico ythr-1 220v - cod. dyt8hr01 - DIGIMEC

INTRODUÇÃO
Os interruptores horários eletromecânicos da Digimec tipos YTHR-1, STHR-1 e MTHR-1 foram desenvolvidos para ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados, garantindo a precisão, repetibilidade e a confiabilidade de processos. Com 96 programações diárias com intervalos mínimos de 15 minutos. São montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação para porta de painéis através de grampos ou montagem interna de painéis para trilho DIN ou por parafusos.

PRINCIPAIS CARACTERÍSTICAS
Fácil programação
Indicação de saída energizada
96 (noventa e seis) comutações diárias
1 contato de saída reversível, 16A
Fixação em trilho: YTHR-1 (nova caixa)
Fixação em porta: STHR-1
Modulo: MTHR-1

PRINCIPAIS APLICAÇÕES
Comedouros e bebedouros para granjas
Iluminação para aquários
Equipamentos de ar-condicionado
Residências
Compressores
Controle de aquecimento
Controle de iluminação para jardins
Bombas, filtros para piscinas
Câmaras e balcões frigoríficos
Painéis, vitrines comerciais
Equipamentos de climatização e aquecimento
Controle de irrigação
Controle de alarmes sonoros em escolas e industrias
Iluminação pública (estradas, estacionamentos)
Máquinas plásticas (injetoras, extrusoras e sopradoras)
Estufas e Fornos industriais

FUNCIONAMENTO
Estes interruptores permitem programações diárias e tem seu mecanismo de tempo movido continuamente por micromotor síncrono, enquanto que os seletores de programação previamente ajustados comandam o circuito de saída ligando ou desligando a carga a ele ligada.
O interruptor é composto basicamente por três partes distintas, sendo o relógio que está localizado no centro do aparelho, o disco de programação que está localizado ao redor do relógio e os contatos de saída.
Existe uma interligação entre o relógio e o disco de programação que é repre­sentada pela seta localizada no relógio entre as 12:00 e 3:00 horas. O relógio e o disco de programação se movimentam no sentido horário ao longo do tempo, porém a seta fica constantemente parada. Isto permite identificar:
O horário corrente no relógio e no disco de programação.
Se o contato de saída encontra-se acionado (seletor fora do disco) ou desacionado (seletor dentro do disco).

DADOS TÉCNICOS
Alimentação: 110 ou 220 Vca (especificar)

Frequência da rede: 60 Hz

Consumo: 1,5 VA (aproximadamente)

Programação: Diária

No máx. de comutações: 96/dia

Intervalo mínimo entre comutações: 15 minuto

Relé de saída: Máximo 16A

Material dos contatos: AgCdO

Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente: De trabalho: 0 a +50°C De armazenamento: -10 a +60°C

Material da caixa: Termoplástico

Capacidade dos terminais: Fio: 2,5 mm2 Cabo: 2,5 mm2 Condutor com terminal: 2,5 mm2

Torque de aperto: 0,4 Nm

Peso aproximado: YTHR-1: 120 g STHR-1: 100 g MTHR-1: 65 g

Fixação: YTHR-1: trilho DIN ou parafusos STHR-1: frente de painel MTHR-1: parafusos
