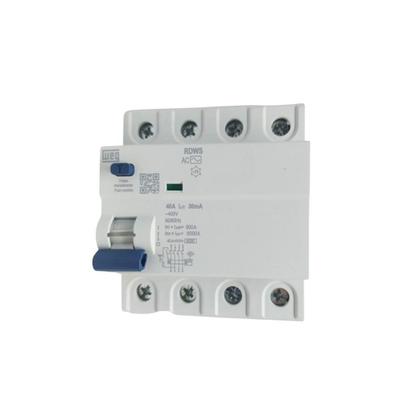

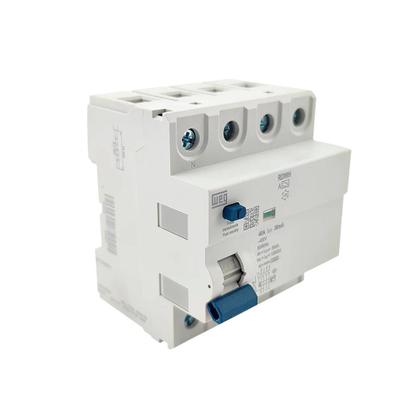

INTERRUPTOR DIFERENCIAL RESIDUAL DR TETRAPOLAR RDWS 40A 30mA - WEG

Proteção total das vidas e do patrimônio! O interruptor diferencial residual é um equipamento de
proteção que monitora a fuga de corrente em circuitos elétricos.
Disponíveis nas versões bipolar e tetrapolar, com faixa de corrente nominal de 25 A a 100 A, a linha
RDW possui detecção de fuga à terra de 30 mA para proteção de vidas contra choques elétricos ou
300 mA para proteção de patrimônio contra falhas de isolação. Disponível na classe AC e A. Fabricado
conforme a norma IEC 61008-1. Notas: 1) Os Interruptores diferenciais residuais WEG foram projetados para facilitar a instalação nos painéis, pois podem ser alimentados pela parte superior ou inferior, sem comprometer as
características técnicas do componentes.
2) Grau de proteção IP20, conforme a norma NBR IEC 60529, identifica que o produto tem proteção contra entrada de corpos com diâmetro igual ou superior a 12,5mm (protegendo,
por exemplo, contra toque não intencional nos terminais) e não tem proteção contra entrada de líquidos.
Com o produto montado no quadro de distribuição, o grau de proteção atinge IP40, com proteção contra a entrada de corpos com diâmetro igual ou superior a 1mm e não tem
proteção contra entrada de líquidos.
Não é indicada a aplicação do interruptor DR em ambientes com pó, líquidos ou atmosfera com alta concentração de produtos químicos sem a devida proteção de um envólucro
adequado, sob risco de perda de sua funcionalidade.
3) O interruptor diferencial residual RDW, em um provável curto-circuito, suporta o mesmo nível de curto do minidisjuntor MDWH a montante. Funções adicionais:
Quando o dispositivo principal estiver aberto, o
botão "T" pode ser utilizado para verificar o bom
estado da operação do circuito de sinalização,
simulando a manobra do dispositivo principal. É possível comutar manualmente o contato
pelo botão "T ̈(Test)" na face frontal. É possível comutar manualmente
o contato pelo botão "RESET" na
face frontal. Os interruptores DRs são produtos desenvolvidos para proteção contra fugas de corrente, protegendo pessoas contra
choques elétricos e instalações contra incêndios, seguindo a norma IEC 61008-1. Conforme essa norma, este produto não é
indicado para proteção contra sobrecargas e curtos-circuitos, e é necessário prover um dispositivo a montante do interruptor
DR que faça a proteção contra esses eventos.

Informações técnicas:
Sensibilidade: 30mA.
Corrente nominal: 40A.
Número de polos: 4.
Tensão de emprego: 220-400V.
Frequência: 50/60Hz.
