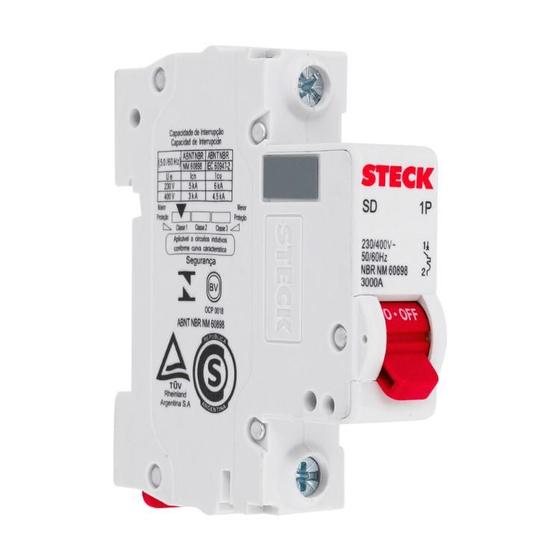

Disjuntor unip c50a - steck

MINIDISJUNTORES TERMOMAGNÉTICOS DIN: A linha de minidisjuntores Steck® proporciona alta proteção das instalações e dos condutores elétricos contra curto-circuito e sobrecarga. Os minidisjuntores Steck® são construídos em conformidade com as mais rigorosas normas técnicas e podem ser aplicados em todo tipo de instalações elétricas residenciais, comerciais e industriais de baixa tensão em corrente alternada. Além disso, possuem alta tecnologia de disparo livre, isto é, dispara mesmo com a manopla de acionamento travada na posição “ON”. CARACTERÍSTICAS TÉCNICAS GERAIS: Número de polos: 1
Tensão de operação nominal (Ue): 1P: 240VAC
Tensão de isolação nominal (Ui): Fase com fase: 500V, Fase com terra: 250V.
Tensão máxima de trabalho (Ubmáx): 1P: 240V
Tensão suportável de impulso nominal (Uimp): 4kV
Frequência nominal (AC): 50/60 Hz
Grau de Proteção: Em invólucro domina o IP do invólucro, IP20 (em instalação exposta).
Temperatura ambiente para funcionamento: -20 °C a 60 °C
Temperatura ambiente para armazenamento: -40 °C a 70 °C
Umidade relativa: 90 a 96% em 55 °C, 95 a 100% em 25 °C
Torque ideal de fixação dos condutores: 2A a 70A: 2,5N.m, 80A a 125A: 3,5N.m
Comprimento de decapagem dos condutores: 2A a 70A: 11mm, 80A a 125A: 15mm
Tipo de instalação em trilho: DIN 35 mm sem restrição de posição
Material dos contatos: Fixo: liga com teor >50% de cobre, Móvel: liga com teor >50% de cobre
Classe de poluição: 2
Sentido de alimentação: Ambos os lados (topo ou base)
Tipo de disparo: Térmico e magnético tipo fixo
Manopla de desligamento externa: Vermelha com indicação ON – OFF
Mecanismo de desligamento: Operação elétrica simultânea, Operação mecânica simultânea CARACTERÍSTICAS TÉCNICAS ESPECÍFICAS: Certificado conforme a Norma (até 63A): ABNT NBR NM 60898
Em conformidade com a Norma: ABNT NBR IEC 60947-2
Curva de disparo termomagnética: Tipo C (5 a 10x In)
Corrente nominal (In): 2A a 70A
Resistência mecânica: 25.000 manobras
Resistência elétrica: 6.000 manobras
Torque ideal de fixação dos condutores: 2,5N.m
Terminais de conexão nos bornes: Sem terminal até 25 mm2, Tipo pino até 25 mm2, Tipo tubular até 16 mm2
