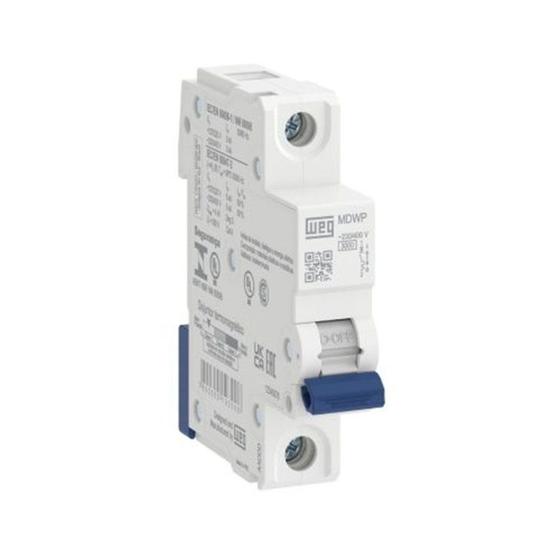

Disjuntor Termomagnético MDWP C 1 x 25A WEG - WEG

Disjuntor Termomagnético MDWP C 1 x 25A WEG

Desenvolvidos para proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui

correntes de 2 a 125 A (MDW) e 6 a 125 A (MDWH) e se encontram nas versões monopolar, bipolar,

tripolar ou tetrapolar.

Segurança:

Os minidisjuntores MDWP, MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.

Flexibilidade:

A linha conta ainda com barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado

como acessórios, conforme exigência da norma NR 10. Nas linhas MDW e MDWP é possível a utilização

de blocos de contatos auxiliares e de alarme. Possui também mecanismo de disparo livre, onde o

disparo independe da posição da manopla, e indicação do estado do disjuntor.

Curvas de Disparo:

Curva B: O minidisjuntor de curva B tem como principal característica o disparo instantâneo para

correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas. (Indicados

para uso residencial)

Curva C: O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com

instalação de cargas indutivas. (Indicados para uso industrial)
