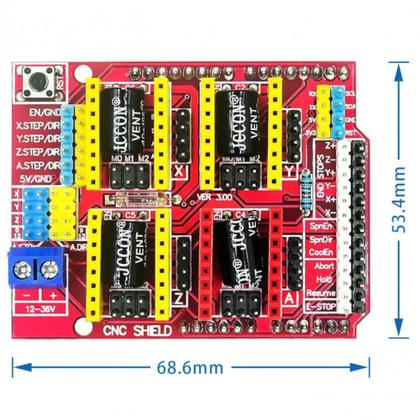

Cnc shield v3 impressora 3d

O CNC Shield V3 foi desenvolvido especialmente para utilização junto à Impressoras 3D e máquinas de gravação. Possui 4 slots, para conexão de até 4 Drivers A4988, utilizando duas portas I/O para cada motor, o que significa dizer que para controle de 4 motores será necessário 8 portas digitais. Está também incorporado ao shield os bornes para alimentação externa dos motores, podendo receber tensões entre 12V a 36VDC, além de um botão reset.

Muito eficiente, atuando junto ao Arduino Uno, suportando 4 eixos (X,Y,Z,A), podendo optar por duplicar X, Y ou Z, ou mesmo trabalhar com um quarto eixo personalizado, por meio dos pinos D12 e D13.

O CNC Shield V3 conta ainda com 2 conectores fim de curso para cada eixo, sendo que cada par de eixos compartilham o mesmo pino I/O.

Especificações:

Compatível com Arduino UNO

4 Slots para Drivers Motor de Passo A4988 ou DVR8825, etc

Compatível GRBL 0,8 ° C

Suporte para 4 eixos (X, Y, Z, A), o A pode duplicar X, Y, Z

Possui 2 conectores fim de curso por eixo

Possibilita conexão com cooler

Possibilita ligação e direção do Spindle

Bornes para alimentação externa

Simples conexão

Compatibilidade: Arduino UNO e similares

Compatibilidade dos Slots Drivers A4988 ou DVR8825

Dimensões (CxLxE): 68x54x12mm
