Chave Transferência Automática Trifásica 3 Polos 220v 380v - BoosMCE

Para que serve?

Comuta automaticamente entre rede principal e gerador, pode ser solar (OFF-GRID), eólico ou gerador a Diesel.

Características:

Fácil instalação e operação

Sistema de transferência ultra-rápida

Fixação em trilho DIN 35mm (caixa de disjuntores padrão)

Seletor indicativo de onde está vindo a energia

Comutação automática e manual

Especificações técnicas:

Tensão de operação: 220V

Quantidade de polos: 3 polos (2 fase e um neutro)

Frequência: 50-60Hz

Carga máxima: 100A

Tempo de transferência: 8ms

Vida útil estimada: 50000 acionamentos

ATSE Class: PC

Temperatura de operação: -5 ~ + 40 ° C

Ruptura do circuito: Uimp 8kV

Tamanho: 10,4cm X 7,75cm X 14,1cm (largura, altura, profundidade)

Instruções:

O interruptor não pode ligar ou desligar o gerador diretamente

Com a chave na posição "Auto", o aparelho vai alternar entre energia normal ou energia de reserva automaticamente.

Se faltar energia no principal vai mudar automaticamente para o "Backup" e assim que voltar a energia principal, o seletor volta sozinho.

Na opção "Manual" você vai poder trocar a fonte de energia manualmente.

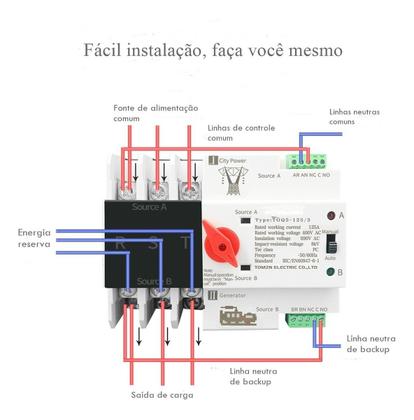

Modo de ligação:

(Source A - City Power)

R - Entrada Fase 220V Rede Normal

N - Entrada Neutro Rede Normal

(Source B - Generator)

R - Entrada Fase 220V Rede Reserva

N - Entrada Neutro Rede Reserva

(LOAD SIDE)

R - Saída Fase 220V

N - Saída Neutro

Os conectores verdes são apenas um indicador de qual rede está sendo utilizada, normal ou reserva.

O que será enviado:

1 X Chave Transferência Automática Trifásica 3 Polos 220v 380v
