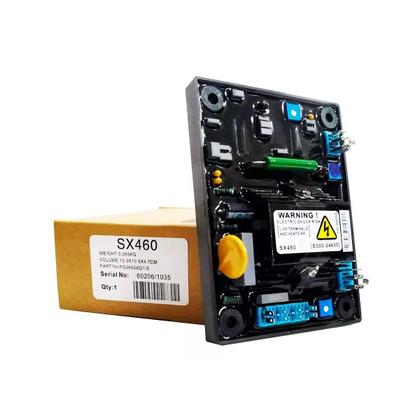

Avr regulador de tensão automático para gerador sx460 - ENG

O SX460 é um regulador de tensao automático (AVR) de meia onda de controle de fase controlado por fase e faz parte do sistema de excitação para um gerador sem escovas.

Além de regular a tensao do gerador, o circuito AVR inclui proteção contra perda de sensibilidade e baixa sensibilidade características. O poder de excitação é derivado diretamente dos terminais do gerador.

A acumulação de tensão positiva a partir de níveis residuais é assegurada pelo uso de semicondutores eficientes nos circuitos de potência do AVR.

Informação Técnica:

ENTRADA
Voltagem: Jumper selecionável 95-132V ac ou 190-264V ac
Frequência: 50-60 Hz nominal
Fase 1

SAÍDA

Tensão: Max 90V DC a 207V AC entrada

Corrente: Continua 4A dc
Intermitente 6 A por 10 segundos
Resistência: mínimo 15 ohms

REGULAÇÃO

+/- 1,0%

DRIFT TERMAL

0,05% ao deg. C alteração no AVR ambiente

RESPOSTA DO SISTEMA TÍPICO
Resposta AVR: 20 ms
Atualizado para 90%: 80 ms
Volts da máquina para 97%: 300 ms

AJUSTE DA TENSÃO EXTERNA
+/- 10% com cortador de 1 k ohm 1 watt

SOB PROTECÇÃO DE FREQUÊNCIA
Ponto de ajuste: 95% Hz
Inclinação: 170% até 30 Hz

DISSIPAÇÃO DE PODER UNIDADE
Máximo de 10 watts
Vibração: 20-100 Hz 50mm / seg
100Hz -2kHz 3.3g
Temperatura de operação: -40 ° C a + 60 ° C
Temperatura de armazenamento: -55 ° C + 80 ° C
Umidade relativa 0-70 ° C: 95%

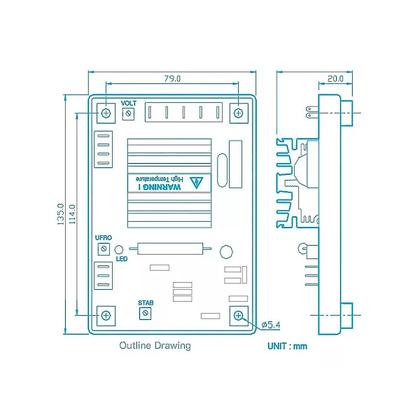

Tamanho: 13,4 cm x 9,8 cm x 3,5 cm

GARANTIA

Nossos produtos acompanham nota fiscal, o que confere ao consumidor o direito de exigir garantia por defeito de fabricação, dentro do prazo legalmente estabelecido. A garantia aqui mencionada não se aplica a defeitos resultantes de má manipulação ou danos causados por imperícia técnica; instalação ou manutenção imprópria ou inadequada, feita por pessoal não qualificado; modificações não autorizadas pela ENG, uso indevido; operação fora das especificações ambientais e técnicas recomendadas para o produto; partes, peças ou componentes agregados ao produto não especificado pela ENG; danos decorrentes do transporte ou embalagem inadequados utilizados pelo cliente no período de garantia; data de fabricação alterada ou rasurada.

Garantia: 90 dias.
