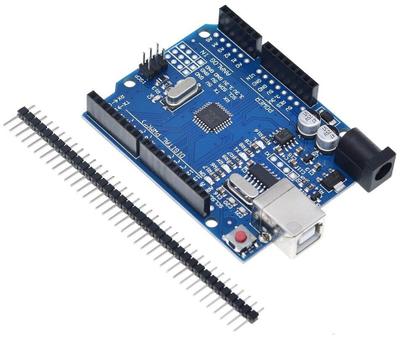

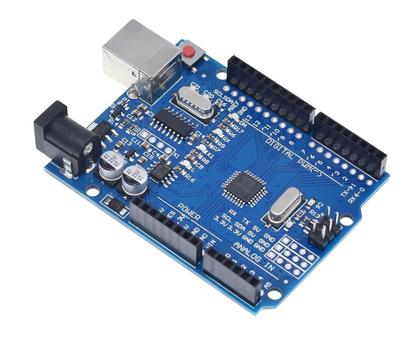

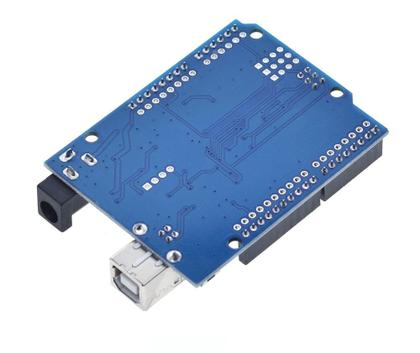

Arduino Uno Rev3 R3 Atmega328 CH340 Smd Com Conexão de Pinos

ARDUINO UNO R3

Este é o novo Arduino UNO. É uma placa com microcontrolador Atmega328 (datasheet). Possui 14 entradas/saídas digitais (das quais 6 podem ser usadas como saídas PWM), 6 entradas analógicas, um cristal oscilador de 16MHz, conexão USB, uma entrada para fonte, soquetes para ICSP, e um botão de reset.

Arduino UNO é uma plataforma de computação open-source baseado em uma simples placa com entradas e saídas tanto digitais como analógicas. Possui um próprio ambiente de desenvolvimento que implementa a Linguagem C. O Arduino UNO pode ser usado para desenvolver objetos interativos autônomos ou pode ser conectado a um software em seu computador (ex. Flash, Processing, MaxMSP).

O Ambiente de desevolvimento(IDE) open-souce pode ser obtido gratuitamente (atualmente disponível para Mac OS X, Windows, e Linux).

A placa Arduino UNO contém todo o necessário para usar o microcontrolador. Simplesmente conecte-a a um computador com o cabo USB ou ligue a placa com uma fonte AC-DC (ou bateria). O Uno seleciona automaticamente a fonte de alimentação (USB ou fonte externa). Esta placa já vem pronta e testada com o microcontrolador ATMega328 pré-carregado com bootloader.

A placa UNO se diferencia das outras por não utilizar o chip da FTDI USB-to-Serial. Ao invés deste chip, um Atmega8U2 já programado faz a função de converter os dados da USB para Serial.



CARACTERÍSTICAS REV3

A revisão 3 da placa Arduino UNO vem com as novas características:

* Pinos SDA e SCL adicionados próximos ao AREF.
* Circuíto de RESET mais robusto.
* Atmega 16U2 em substituição ao 8U2.
* IOREF que permite aos shields se adaptarem à voltagem fornecida pela placa.

* Tamanho: 5,3cm x 6,8cm x 1,0cm
* Microcontrolador: ATmega328
* Tensão de operação: 5V
* Tensão de entrada (recomendada): 7-12V
* Tensão de entrada (limites): 6-20V
* Pinos de entrada/saída (I/O) digitais: 14 (dos quais 6 podem ser saídas PWM)
* Pinos de entrada analógicas: 6
* Corrente DC por pino I/O: 40mA
* Corrente DC para pino de 3,3V: 50mA
* Memória Flash: 32KB (dos quais, 0,5KB são usados pelo bootloader
* SRAM: 2KB
* EEPROM: 1KB
* Velocidade de Clock: 16MHz

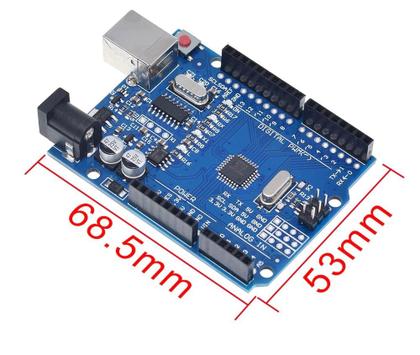

MEDIDAS

C: 68.3mm
L: 53mm
A: 10mm
P: 25g

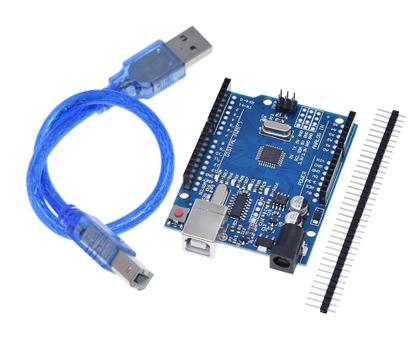

CONTEÚDO

* 1 Placa Arduino Uno R3
* 1 Cabo USB
