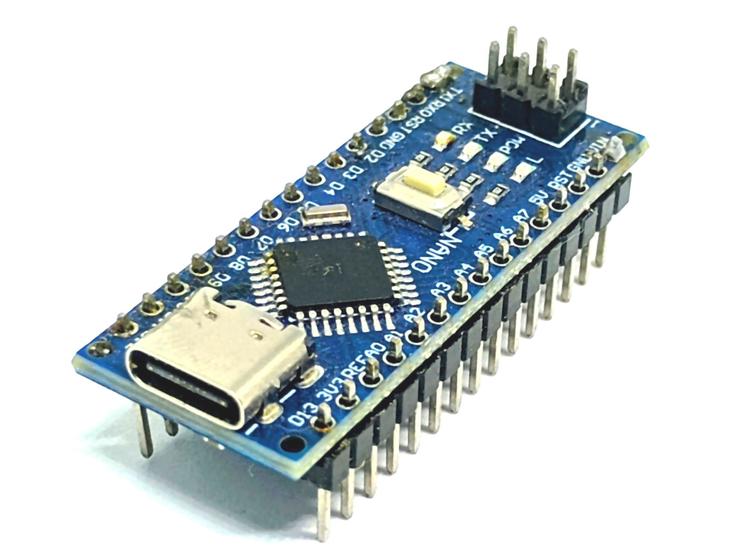

Arduino Nano ATMEGA328 CH340G V3.0 Tipo C de Desenvolvedor - genérico

Esta placa é uma versão compacta e versátil do Arduino, perfeita para montar seus projetos em protoboards (placas de ensaio) ou para integrar em espaços pequenos. Ela combina o cérebro do popular Arduino Uno (o chip ATmega328P) com um conector USB moderno (Tipo-C) e um chip de comunicação USB (CH340G) de bom custo-benefício. Especificações Detalhadas: Microcontrolador (O Cérebro da Placa): Chip Principal: ATmega328P Arquitetura: AVR de 8 bits Velocidade do Clock: 16 MHz (Executa 16 milhões de instruções por segundo) Memória (Onde Guarda Informações): Memória Flash: 32 KB (Para armazenar seu código/programa. Uma pequena parte, 0.5KB ou 2KB, é usada pelo bootloader) Memória SRAM: 2 KB (Para armazenar variáveis temporárias enquanto o programa roda. Apaga ao desligar) Memória EEPROM: 1 KB (Para armazenar dados que precisam persistir mesmo após desligar a placa) Alimentação (Como Ligar a Placa): Tensão de Operação: 5V (Os componentes da placa trabalham com 5 Volts) Tensão de Entrada (Recomendada pelo Pino VIN): 7V a 12V (Use uma fonte externa nesta faixa conectada ao pino VIN) Tensão de Entrada (Limites pelo Pino VIN): 6V a 20V (Evite operar fora da faixa recomendada) Alimentação via USB: 5V (Pode ser alimentada diretamente pelo cabo USB Tipo-C conectado ao computador ou a um carregador) Pinos de Entrada e Saída (I/O - Como se Conecta ao Mundo): Pinos Digitais I/O: 14 (Numerados de D0 a D13. Podem ser configurados como entrada ou saída digital) Pinos com PWM: 6 (Pinos 3, 5, 6, 9, 10, 11. Permitem simular saídas analógicas, como controlar o brilho de um LED) Pinos de Entrada Analógica: 8 (Numerados de A0 a A7. Podem ler tensões variáveis, como de sensores) Corrente Máxima por Pino Digital: 20 mA (Recomendado), 40 mA (Máximo absoluto - não force!) Corrente Máxima Fornecida pelo Pino 3.3V: 50 mA (Algumas versões podem ter um pequeno regulador para fornecer 3.3V, limitado a 50mA) Comunicação (Como Conversa com Outros Dispositivos): Serial (UART): Pinos 0 (RX - Receber) e 1 (TX - Transmitir). Usados para comunicação com o PC via USB ou com outros dispositivos seriais. I2C (TWI): Pinos A4 (SDA) e A5 (SCL). Para comunicação com sensores e módulos que usam o protocolo I2C. SPI: Pinos 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Outro protocolo de comunicação comum para módulos e outros microcontroladores. Interface USB (Conexão com o Computador): Chip Conversor USB-Serial: CH340G (É o tradutor entre a porta USB do PC e a comunicação serial do ATmega328P. Importante: Pode precisar instalar um driver específico no seu Windows ou Mac para que o PC reconheça a placa). Conector USB: Tipo-C (Moderno, reversível e mais robusto). Recursos Adicionais: LED Embutido (Built-in): Conectado ao Pino Digital 13 (Ótimo para testes rápidos). LEDs Indicadores: POWER (Indica que a placa está ligada), RX/TX (Piscam durante a comunicação USB). Botão de Reset: Para reiniciar o programa na placa. Conector ICSP: Permite programação avançada usando um gravador externo (In-Circuit Serial Programming). Dimensões Físicas: Tamanho Aproximado: 45 mm x 18 mm (Bem pequeno!) Peso Aproximado: 5 a 7 gramas ⚠️ Importante: Os pinos não estão soldados na placa. Ela acompanha os headers separados, prontos para serem soldados conforme a necessidade do seu projeto.
