5 Botão Comando 22mm Com Trava Puxa Vermelho - Schneider

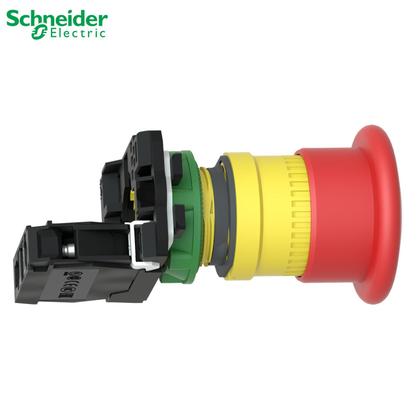

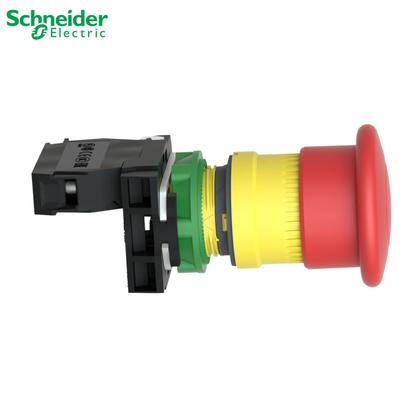

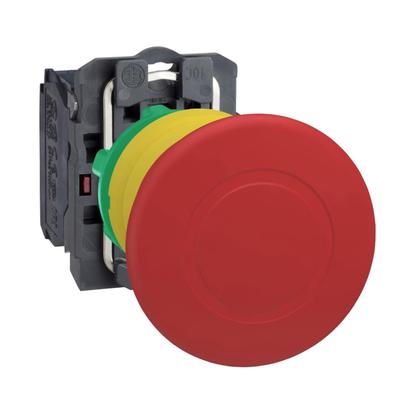

O XB5AT842 é um botão de parada de emergência da linha Harmony XB5, projetado para assegurar a interrupção imediata e segura de máquinas e equipamentos industriais. Ele utiliza um cabeçote cogumelo vermelho de 40 mm com mecanismo de travamento que exige puxar para destravar após o acionamento. Construído em plástico resistente com componentes metálicos internos, garante robustez, segurança e longa durabilidade, sendo adequado para ambientes severos como indústrias alimentícias, químicas e linhas de produção. Pode ser instalado em painéis com furação padrão de 22 mm e já vem acompanhado de um contato normalmente fechado, pronto para utilização em circuitos de comando.

Características físicas
Linha de produto: Harmony XB5
Tipo de componente: Botão de parada de emergência

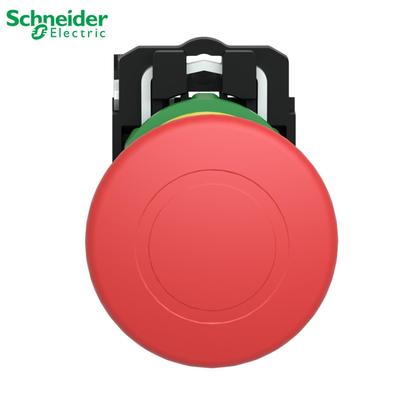

Cabeçote: Cogumelo vermelho de 40 mm
Material do aro: Plástico cinza escuro
Material do colar de fixação: Plástico
Formato do elemento de comando: Redondo
Diâmetro de montagem: 22 mm
Apresentação: Produto completo

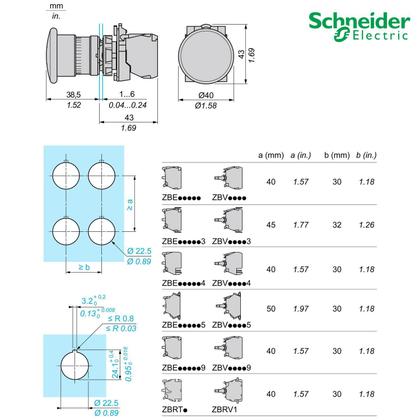

Dimensões: 43 mm de altura, 40 mm de largura, 82 mm de profundidade
Peso líquido: 0,065 kg
Rearme: Puxar para destravar
Tipo de operação: Ação de disparo com trava mecânica

Características elétricas

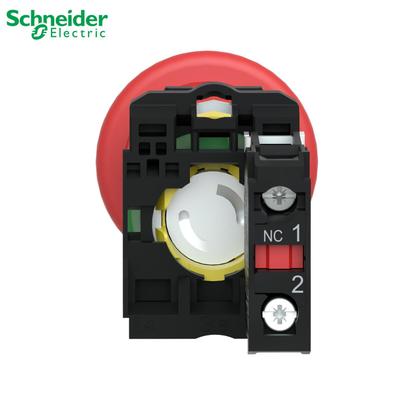

Tipo e composição dos contatos: 1 NF
Operação: Abertura lenta com ruptura positiva
Material dos contatos: Liga de prata Ag/Ni
Corrente térmica convencional: 10 A
Tensão nominal de isolação: 600 V (grau de poluição 3)
Tensão suportável de impulso: 6 kV
Corrente nominal de operação:
3 A a 240 V AC-15
6 A a 120 V AC-15
1,2 A a 600 V AC-15
0,1 A a 600 V DC-13
0,27 A a 250 V DC-13
0,55 A a 125 V DC-13
Proteção recomendada: Fusível gG de 10 A
Durabilidade elétrica: Até 1.000.000 ciclos conforme condições IEC
Conexões: Terminais de parafuso para cabos de 0,22 mm2 a 1,5 mm2

Características mecânicas
Curso de comutação elétrica: 1,5 mm
Curso total: 4,3 mm
Durabilidade mecânica: 300.000 ciclos
Torque de aperto: 0,8 a 1,2 N.m
Ferramentas compatíveis: Chave Philips no 1, Pozidriv no 1, fenda de 4 mm ou 5,5 mm
Resistência à vibração: 5 gn (2 a 500 Hz)
Resistência ao choque: Até 50 gn conforme IEC
Resistência à lavagem de alta pressão: 7.000.000 Pa a 55 °C a 0,1 m

Proteção e segurança
Grau de proteção IP: IP66, IP67, IP69, IP69K
Grau de proteção NEMA: 4X e 13
Grau de proteção IK: IK03
Tratamento de proteção: TH
Temperatura de operação: -40 a 70 °C
Temperatura de armazenamento: -40 a 70 °C
Isolamento: Classe II
Ruptura positiva: Conforme IEC 60947-5-1 Apêndice K
Adequado para ambientes com agentes químicos e higienização pesada

Conformidade e certificações
Normas atendidas:
IEC 60947-1
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-5-5
IEC 60204-1
IEC 60364-5-53
ISO 13850
JIS C8201
UL 508
CSA C22.2 no 14
Certificações:
UL Listed
CSA
DNV
BV
Lloyd’s Register of Shipping

Aplicações recomendadas
Indústria de alimentos e bebidas
Indústrias químicas
Máquinas e equipamentos industriais
Painéis elétricos e de distribuição
Linhas de produção e ambientes úmidos ou com alta higienização
